Виброплиты → Строительное оборудование →

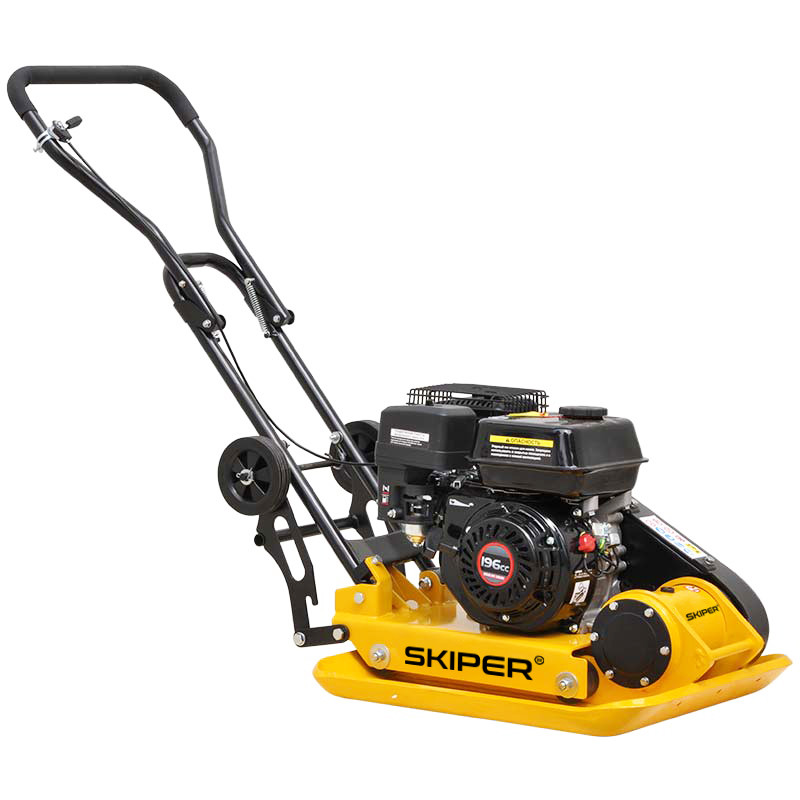

Виброплита SKIPER C140L-W (LC200F, 6.5л.с., плита 58х50см., 25кН, 32м/мин, колёса) Артикул: SС140LW.00
Инструкция
Ценник
Код: 15054
Цена МРЦ
2353 руб
с НДС
Комплектация
Виброплита – 1 шт Колесо – 2 шт Комплект болтов – 1 шт Руководство по эксплуатации – 1 шт Упаковка – 1 шт
Подробнее о товаре
Запчасти
Характеристики
Тип двигателя: Loncin 200F бензиновый, одноцилидровый, четырехтактный с воздушным охлаждением
Объем масла двигателя, мл: 600
Мощность двигателя, л.с.: 6,5
Ширина плиты, см: 50
Ударная сила, кН: 25
Скорость движения, м/мин: 32
Объем масла корпуса вибратора, мл: 130
Длина плиты, см: 58
Глубина уплотнения, см: 35
Краткое описание

Профессиональная серия бензиновых виброплит прямого хода с профессиональным двигателем LC200F и основанием из конструкционной заколенной износостойкой стали для уплотнения слоев сыпучего материала небольшой и средней толщины, мощение брусчаткой, ремонтные работы по обслуживанию дорог, подъездных путей, тротуаров и стоянок. Благодаря компактной и лёгкой конструкции, низкой стоимости обслуживания, данная плита идеально подойдет для небольших организаций, занимающихся строительством и ямочным ремонтом дорог.

Преимущества

Складная ручка для удобства транспортировки и хранения. - Основание плиты из конструкционной заколенной износостойкой стали.- Открытая конструкция основания плиты обеспечивает её высокую самоочистку. Большие съемные колёса для лёгкой транспортировки. Защитный кожух приводного предотвращает попадание на него песка и почвы, увеличивает ресурс приводного ремня. Высокопрочные амортизаторы снижают вибрацию. Управление дроссельной заслонкой на ручке управления виброплитой, для удобства оператора.

Дополнительные данные по товару и продавцу
Бренд: TIYA International Co., Ltd., Китай
Производитель: SKIPER
Назначение: Для уплотнения грунта (щебня, песка и пр.), а так же асфальта или плитки.
Страна изготовления: Китай
Штрих-код: 4812561009523
Габариты упаковки: 700х520х485 мм.
Вес с упаковкой: 94.92 кг.
Гарантийный срок: 12 мес.
Запчасти

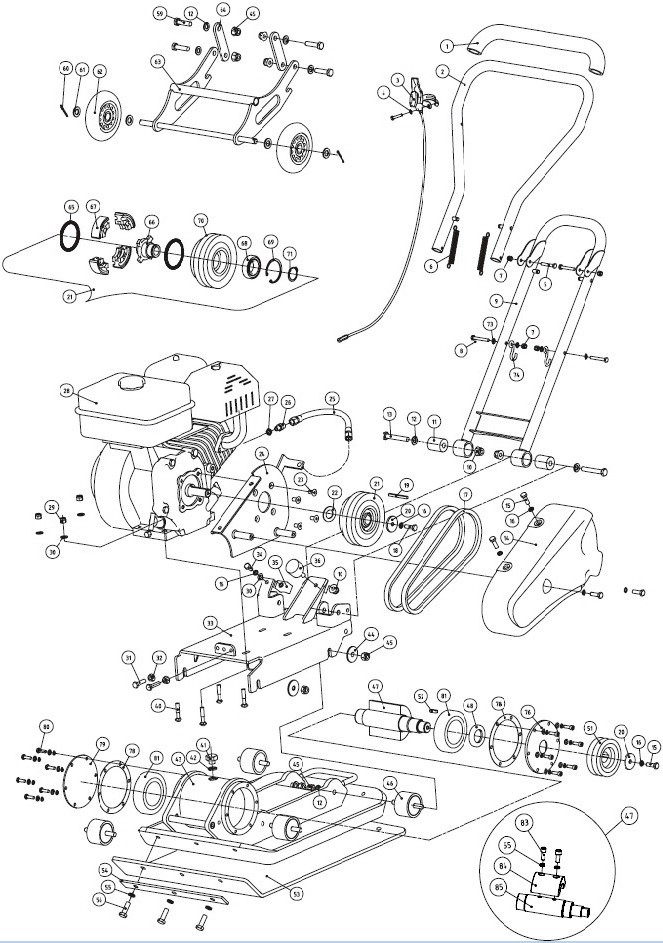

Основная схема(SKIPER C140L-W)
Двигатель168F-170F (68х54мм,196сс,6,5лс)
Скрыть/Показать схему
Схема Основная схема(SKIPER C140L-W)
№ Схемы
№ В схеме
Количество
Код / Наименование
1
47
1
20570 Вал вибрационный C140 #47
мрц руб
73.37
1
81
1
20582 Муфта сцепления для виброплиты С140
мрц руб
113.7
1
3
1
20588 Трос газа С140
1
мрц руб
0
1
75
1
15130 Трос газа С160 #75
1
мрц руб
19.86
1
3
1
15113 Трос газа С90 #3
мрц руб
11.63
1
12
1
15035 Амортизатор (подушка) С140
мрц руб
46.75
1
46
1
11440 Амортизатор С-120
1
мрц руб
14.14
1
46
1
20609 Амортизатор для С-90
1
мрц руб
10.17
1
120
1
11446 Вал узла корпуса переключения передач (поз.120)
мрц руб
22.54
1
108
1
11447 Втулка узла переключения передач (поз.108)
мрц руб
15.03
1
1
1
20569 Кожух ремней С-140
мрц руб
0
1
62
1
20571 Колесо транспортировочне С120 #62
1
мрц руб
8.53
1
1
1
11455 Кольцо стопорное диаметр 42
мрц руб
8.67
1
21
1
15092 Муфта сцепления С-120
1
мрц руб
102.95
1
1
1
14283 Платформа виброплиты С-140
мрц руб
0
1
81
1
11448 Подшипник 16008
мрц руб
37.57
1
81
1
20583 Подшипник 6206 вала вибратора
мрц руб
17.68
1
81
1
20584 Подшипник 6309 в вибратор
мрц руб
0
1
81
1
11449 Подшипник 6407N (50407)
1
мрц руб
85.58
1
133
1
11450 Прокладка (поз.133)
мрц руб
15.03
1
1
1
20585 Прокладка корпуса вибратора
мрц руб
0
1
10
1
24372 Ремень A-730, РФ
мрц руб
8.13
1
10
1
11452 Ремень В 800
мрц руб
15.03
1
10
1
20586 Ремень для виброплиты С140 A-730 Lp
мрц руб
0
1
1
1
20587 Рукоятка управления С-140
мрц руб
0
1
1
1
11453 Сальник 20*35*5
мрц руб
5.54
1
1
1
11454 Сальник 28*52*7
мрц руб
5.54
1
3
1
15131 Трос газа С-120
мрц руб
9.72
1
25
1
8278 Трос реверса (исполнение из двух тросов) #25
1
мрц руб
10.61
1
122
1
11456 Узел корпуса вибратора переключения передач (поз.122)
мрц руб
37.57
1
105
1
11457 Шестерня (поз.105)
мрц руб
52.6
1
142
1
11458 Шестерня (поз.142)
мрц руб
52.6
1
51
1
11460 Шкив С-140
1
мрц руб
14.38
1
96
1
11459 Шкив натяжения ремней #96
мрц руб
9.55
Скрыть/Показать схему
Схема Двигатель168F-170F (68х54мм,196сс,6,5лс)
№ Схемы
№ В схеме
Количество
Код / Наименование
2
77
1
24805 Бак топливный SKIPER K95, 3,6 л., резьбовая крышка,
1
мрц руб
25.77
2
14
1
11884 Болт слива масла 170F
1
мрц руб
0.71
2
7
1
11821 Вентилятор охлаждения 168F
1
мрц руб
5.3
2
5
1
10134 Гайка 170F #5
1
мрц руб
1.22
2
82
1
11823 Глушитель 168F
1
мрц руб
26.52
2
25
1
24807 Головка блока для двигателя 168F/170F SKIPER K71
1
мрц руб
52.84
2
25
1
11825 Головка цилиндра 168F #25
1
мрц руб
43.66
2
60
1
11826 Датчик уровня масла 168F
1
мрц руб
12.65
2
18
1
8301 Карбюратор 168F (Р19)
мрц руб
35.56
2
18
1
24808 Карбюратор для двигателя 168F/170F SKIPER K56 с топливным краном
1
мрц руб
17.07
2
40
1
11830 Клапан впускной 168F #39
1
мрц руб
6.02
2
42
1
24813 Клапан впускной/выпускной для двигателя 168F/170F SKIPER K62, набор 2 шт.
1
мрц руб
5.47
2
86
1
24773 Коленвал для двигателя 170F SKIPER K68, шпонка, 20 мм
1
мрц руб
31.86
2
41
1
24776 Колпачок маслосъемный для двигателя 168F/170F SKIPER K64
1
мрц руб
1.16
2
47
1
11862 Кольцо стопорное 168F
1
мрц руб
6.19
2
53
1
11899 Крышка картера 170F
1
мрц руб
22.71
2
8
1
11842 Маховик 168F
1
мрц руб
48.62
2
8
1
11902 Маховик 170F
мрц руб
28.87
2
12
1
24778 Модуль зажигания для двигателя 168F/170F SKIPER K92
1
мрц руб
10.88
2
48
1
11843 Палец поршневой 168F
1
мрц руб
8.13
2
49
1
24780 Поршень в сборе для двигателя 168F SKIPER K58, d 68мм, юбка 53мм
1
мрц руб
13.74
2
85
1
24786 Прокладка глушителя для двигателя 168F/170F SKIPER K79
1
мрц руб
0.61
2
27
1
24787 Прокладка головки цилиндра для двигателя 168F SKIPER K80, d 68мм
1
мрц руб
1.87
2
19
1
11851 Прокладка карбюратора 168F №19
мрц руб
0.88
2
31
1
11854 Прокладка клапанной крышки 168F
1
мрц руб
1.22
2
31
1
11910 Прокладка клапанной крышки 170F
1
мрц руб
1.22
2
31
1
24840 Прокладка клапанной крышки для двигателя 168F/170F SKIPER K86
1
мрц руб
1.16
2
1
1
11911 Прокладка корпуса воздушного фильтра 170F
1
мрц руб
2.65
2
56
1
11912 Прокладка крышки картера 170F
1
мрц руб
1.67
2
56
1
24842 Прокладка крышки картера двигателя 168F/170F SKIPER K74
1
мрц руб
1.33
2
23
1
24844 Прокладки карбюратора для двигателя 168F/170F SKIPER K76, набор
1
мрц руб
2.21
2
64
1
11913 Пружина дроссельной заслонки 170F
1
мрц руб
2.82
2
38
1
11915 Распредвал 170F #38
мрц руб
30.74
2
38
1
24847 Распредвал металлический для двигателя 168F/170F SKIPER K88
1
мрц руб
22.41
2
57
1
11916 Регулятор оборотов в сборе 170F
1
мрц руб
12.68
2
1
1
24849 Ремкомплект головки цилиндра для двигателя 168F/170F SKIPER K82
1
мрц руб
12.41
2
1
1
24851 Стартер ручной для двигателя 168F/170F SKIPER K90
1
мрц руб
9.18
2
65
1
10133 Тяга дроссельной заслонки 168F #65
1
мрц руб
0.34
2
61
1
11864 Узел управления дроссельной заслонкой 168F
мрц руб
1.9
2
69
1
24854 Фильтр воздушный для двигателя 168F/170F SKIPER K97
1
мрц руб
3.43
2
6
1
11822 Храповик (втулка маховика) 168F
1
мрц руб
20.2
2
46
1
24856 Шатун для двигателя 168F/170F SKIPER K66
1
мрц руб
8.4
2
29
1
11926 Шпилька-болт глушителя 170F
мрц руб
9.01
2
18
1
24809 Карбюратор для двигателя 168F/170F SKIPER K72 без топливного крана
1
мрц руб
17.07
2
77
1
11817 Бак топливный 168F #77
мрц руб
33.46
2
77
1
21398 Бак топливный 170F
1
мрц руб
0
2
77
1
21397 Бак топливный 170F (крышка резьба)
1
мрц руб
0
2
11
1
11883 Болт М6х12
1
мрц руб
2.82
2
14
1
11820 Болт слива масла 168F
мрц руб
1.22
2
54
1
11885 Втулка направления крышки картера 170F
мрц руб
1.12
2
2
1
11886 Выключатель ДВС 170F
1
мрц руб
3.54
2
2
1
21420 Выключатель двигателя 168F
1
мрц руб
0
2
2
1
8914 Выключатель двигателя 168F-190F
мрц руб
7.41
2
66
1
11887 Гайка М6
1
мрц руб
2.82
2
77
1
11888 Глушитель 170F
1
мрц руб
0
2
82
1
8581 Глушитель для двигателя 168/170F
мрц руб
0
2
25
1
11889 Головка цилиндра 170 F
1
мрц руб
54.09
2
25
1
21417 Головка цилиндра в сборе 168F
мрц руб
0
2
20
1
11827 Изолятор 168F
1
мрц руб
4.52
2
18
1
11828 Карбюратор 168F
1
мрц руб
30.5
2
18
1
21416 Карбюратор 168F
мрц руб
0
2
18
1
11890 Карбюратор 170F
1
мрц руб
32.4
2
18
1
21403 Карбюратор 170F без топливного крана
1
мрц руб
0
2
18
1
21086 Карбюратор SKIPER N168F (P19)
1
мрц руб
0
2
17
1
11829 Картер 168F #17
1
мрц руб
88.5
2
17
1
11891 Картер 170F #17
1
мрц руб
95.71
2
40
1
11892 Клапан впускной 170F #39
1
мрц руб
10.17
2
39
1
11831 Клапан выпускной 168F #40
1
мрц руб
6.97
2
39
1
11893 Клапан выпускной 170F #40
1
мрц руб
7.21
2
0
1
12080 Ключ свечной 168F, 170F, 177F, 188F, 190F
1
мрц руб
5.3
2
86
1
11834 Коленвал 168F (цилиндрический)
мрц руб
58.65
2
86
1
11895 Коленвал 170F (Цилиндрический)
1
мрц руб
97.68
2
41
1
21414 Колпачек маслосъемный 168F
1
мрц руб
1.77
2
50
1
11835 Кольца поршневые комплект 168F #50
1
мрц руб
0
2
1
1
21395 Кольцо уплотнительное фильтра возд. 168,170F
мрц руб
0
2
34
1
11836 Коромысло клапана 168F
мрц руб
0.99
2
67
1
11837 Корпус воздушного фильтра в сборе 168F
мрц руб
0
2
3
1
11838 Корпус/крышка маховика 168F
мрц руб
10.64
2
71
1
21436 Крышка воздушного фильтра
мрц руб
0
2
53
1
11839 Крышка картера 168F
1
мрц руб
23.77
2
78
1
11901 Крышка топливного бака 170F
1
мрц руб
0
2
78
1
10135 Крышка топливного бака 170F (резьба)
1
мрц руб
45.8
2
0
1
11841 Люлька свечи зажигания 168F,170F,177F,188F,190F
1
мрц руб
7.75
2
12
1
21435 Модуль зажигания 168F #12
1
мрц руб
12.65
2
12
1
11903 Модуль зажигания 170F #12
1
мрц руб
0
2
49
1
11844 Поршень 168F #49
1
мрц руб
0
2
49
1
11845 Поршень 168F-1
1
мрц руб
0
2
1
1
21081 Поршневая группа d=68mm для 168F
1
мрц руб
16.59
2
2
1
21080 Поршневая группа d=68mm для 4х тактного двигателя 168F высокая юбка
мрц руб
0
2
0
1
11847 Прокладка впускная на карбюратор
1
мрц руб
0.24
2
85
1
11848 Прокладка глушителя 168F
1
мрц руб
1.9
2
27
1
11849 Прокладка головки цилиндра 168F #27
мрц руб
8.4
2
27
1
11906 Прокладка головки цилиндра 170F #27
1
мрц руб
4.42
2
21
1
11850 Прокладка изолятора 168F
мрц руб
0.78
2
19
1
11908 Прокладка карбюратора 170F #19
мрц руб
1.22
2
21
1
11909 Прокладка карбюратора 170F #21
мрц руб
0.58
2
23
1
11907 Прокладка карбюратора 170F #23
мрц руб
1.22
2
23
1
11852 Прокладка карбюратора п.23 168F
мрц руб
0.78
2
56
1
11853 Прокладка картера 168F
мрц руб
0
2
0
1
21434 Прокладка корпуса воздушного фильтра
мрц руб
0
2
64
1
11855 Пружина дроссельной заслонки 168F
мрц руб
1.9
2
64
1
11914 Пружина дроссельной заслонки 170F
1
мрц руб
1.9
2
42
1
11856 Пружина клапана 168F
мрц руб
0.44
2
62
1
11857 Пружина регулятора 168F #62
1
мрц руб
0.58
2
38
1
11858 Распредвал 168F
мрц руб
25.43
2
57
1
11859 Регулятор оборотов в сборе 168F
мрц руб
0.34
2
58
1
11917 Рычаг регулятора оборотов 170F
1
мрц руб
6.97
2
53
1
21425 Сальник 25*41,25*6 коленвала 168F #53
мрц руб
0
2
53
1
21412 Сальник 25*41,25*6 крышки картера 170F #53
мрц руб
0
2
16
1
11918 Сальник 30*46*8 коленвала 170F
1
мрц руб
1.56
2
16
1
11919 Сальник 30*46*8 коленвала 170F
мрц руб
2.82
2
28
1
21459 Свеча зажигания для четырехтактных двигателей
1
мрц руб
4.76
2
1
1
11860 Стартер ручной 168F
1
мрц руб
11.15
2
1
1
21460 Стартер ручной 170F #1
1
мрц руб
12.92
2
34
1
11861 Стержень коромысла 168F
мрц руб
3.37
2
37
1
11863 Толкатель клапана 168F
мрц руб
3.98
2
73
1
21423 Топливопровод 168F #73
1
мрц руб
0
2
33
1
21461 Трубка вентиляции картера 168F/170F
мрц руб
0
2
65
1
11920 Тяга дроссельной заслонки 170F
1
мрц руб
9.86
2
61
1
21463 Узел управления дроссельной заслонкой 170F
мрц руб
0
2
69
1
14896 Фильтр воздушный (бумажный элем.) 168F (FM-SP1092)
1
мрц руб
8.84
2
69
1
11865 Фильтр воздушный 168F (поролон)
1
мрц руб
8.84
2
69
1
11921 Фильтр воздушный в сборе 170F (корпус+ф. элемент)
1
мрц руб
0
2
69
1
22917 Фильтр воздушный в сборе 170F (корпус+ф. элемент)
мрц руб
0
2
76
1
21421 Фильтр топливный 168F #76
1
мрц руб
0
2
6
1
11922 Храповик 170F #6
1
мрц руб
0
2
6
1
11866 Храповик стартера 168F
мрц руб
3.88
2
0
1
11867 Шайба клапана 168F
мрц руб
3.54
2
43
1
21465 Шайба клапана 170F
мрц руб
0
2
46
1
11868 Шатун 168F #46
1
мрц руб
11.15
2
46
1
21098 Шатун для двигателя 168/170F
мрц руб
0
2
73
1
11924 Шланг топливный 170F
мрц руб
1.12
2
24
1
11870 Шпилька карбюратора 168F #24
мрц руб
3.54
2
24
1
11925 Шпилька крепления карбюратора 170F (п.24)
мрц руб
1.33
2
0
1
21430 Шпонка коленвала 5*5*30 168F/170F
мрц руб
0
2
65
1
11871 Штанга 168F
мрц руб
1.56
2
55
1
11927 Щуп уровня масла 170F
мрц руб
0.99
2
18
1
21085 карбюратор 168F (Р19)
мрц руб
0
×
