Главная |
Бензопилы → Бензопилы и принадлежности → Садовая техника →

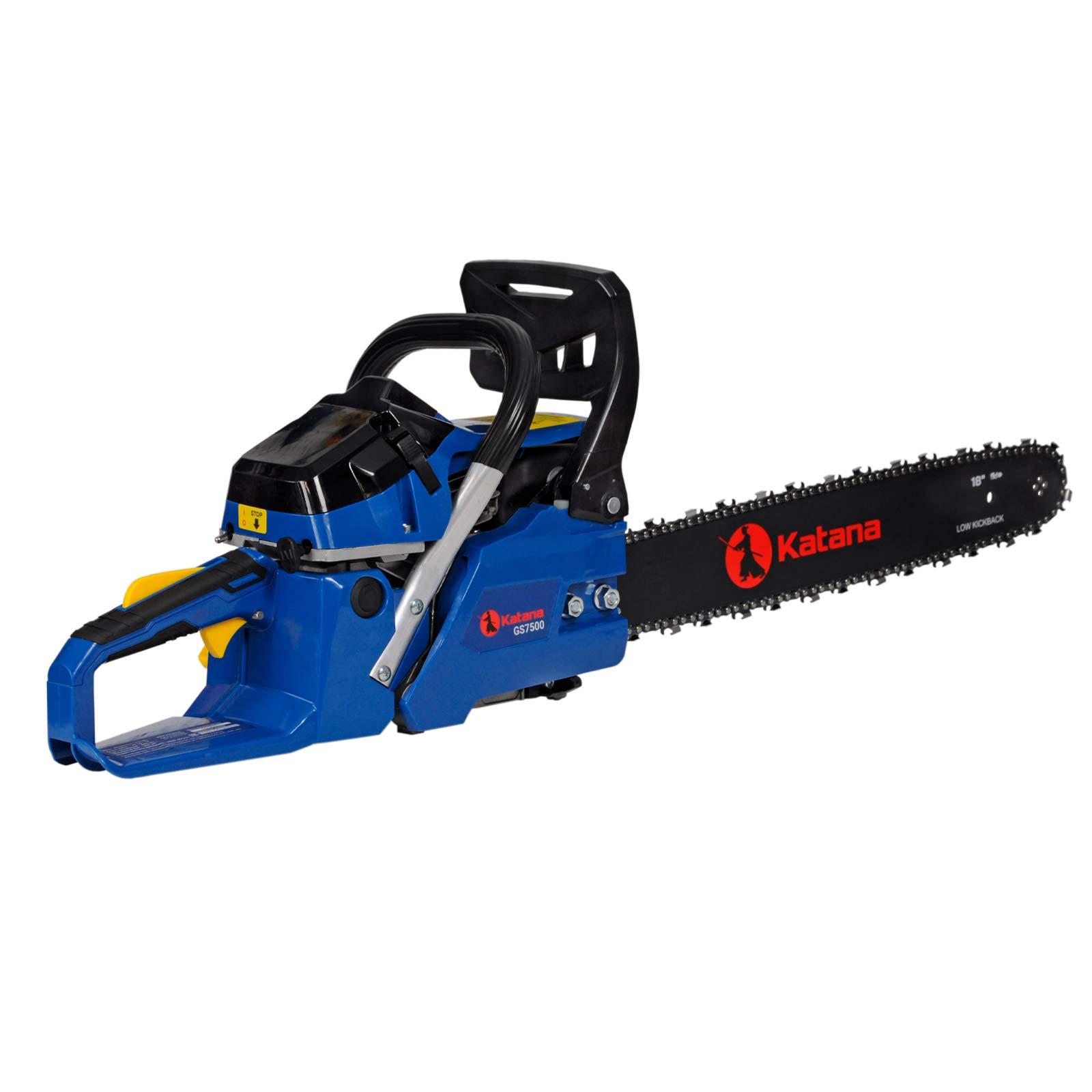

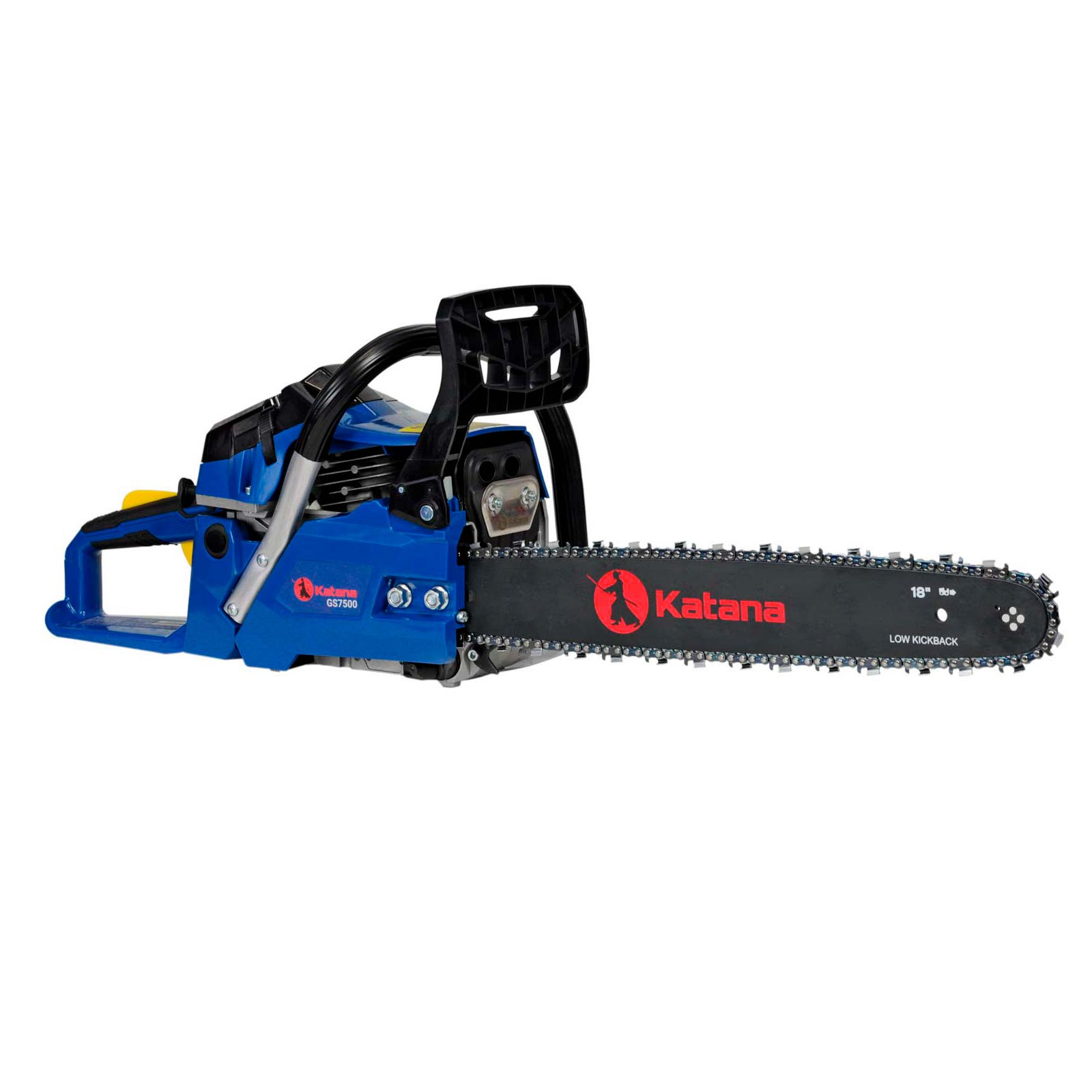

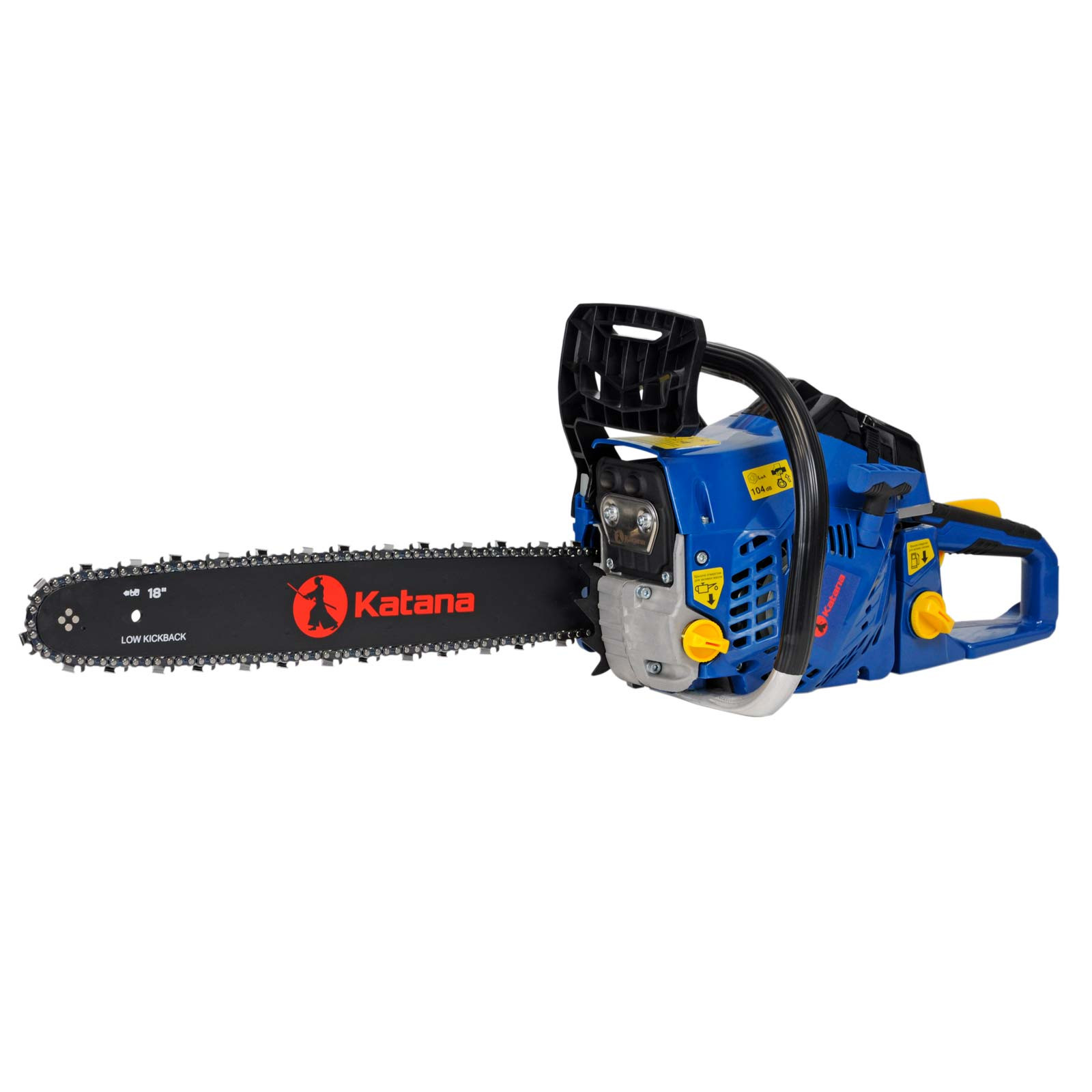

Бензопила KATANA GS7500 (45 см /18", 0.325", 1.5 мм, 72 зв. 2.6 кВт, 52 см3) Артикул: KGS7500.00
713
Инструкция
Ценник
Код: 14961
Цена МРЦ
251.00 руб
с НДС

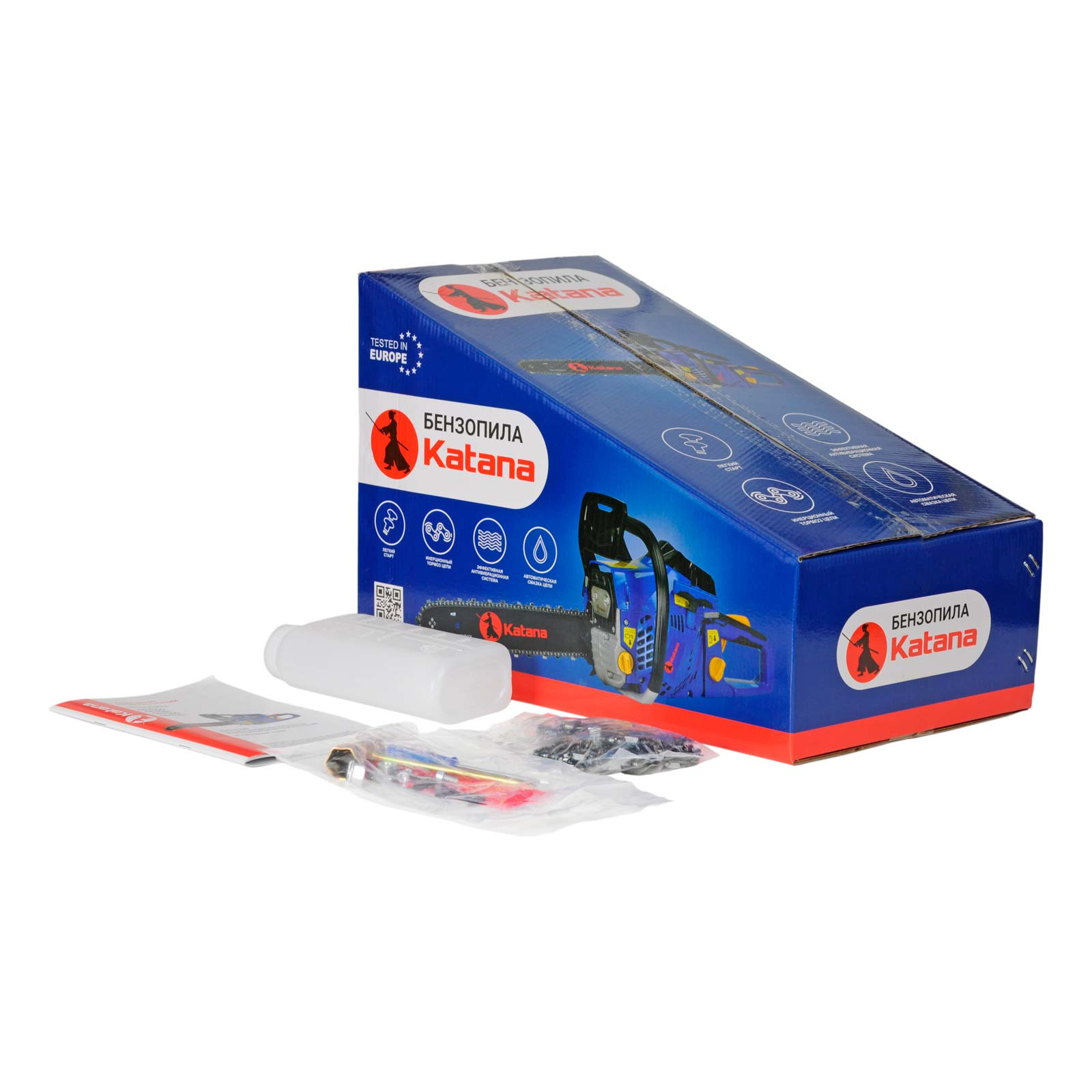

Комплектация
Цепь, шина, пластиковый кожух, cвечной ключ, емкость для смешивания топливной смеси, отвертка.
Подробнее о товаре
Запчасти
Характеристики
Мощность, кВт: 2,6
Тип двигателя: двухтактный бензиновый одноцилиндровый с воздушным охлаждением
Объем топливного бака, л: 0,58
Шаг цепи: 0.325"
Объем масляного бака, л: 0,26
Количество звеньев, шт: 72
Длина шины: 18" / 45 см
Краткое описание

Полупрофессиональная бензопила для использования на даче или в сельском хозяйстве. Подходит для заготовки дров, распиловки строительных материалов, обрезки веток и валки деревьев.

Преимущества

- кованный коленвал и хромированный цилиндр для работы с высокими нагрузками.

- прорезиненное покрытие SoftTouch на рукоятке и ручке ручного стартера для предотвращения соскальзывания рук. Обеспечивает надёжную фиксацию инструмента во время эксплуатации.

- эффективная система Easy Start (лёгкий старт) для лёгкого и плавного запуска двигателя.

- автоматический механизм смазки цепи с возможностью регулировки интенсивности подачи масла для увеличения срока службы шины и цепи.

- эффективная амортизационная система для снижения вибрации во время работы.

- быстросъёмное крепление крышки воздушного фильтра для удобства его обслуживания.

- инерционный тормоз остановит цепь при обратном ударе, защитит от травм и не даст потерять контроль над инструментом. - металлические зацепы на маховике для надёжной работы ручного стартера. - масляный насос с двойным уплотнением для стабильной подачи масла. - литая чашка сцепления для длительной эксплуатации при высоких нагрузках.

Дополнительные данные по товару и продавцу
Бренд: Katana
Производитель: Yiwu Canfly Machinery Co., Ltd.
Назначение: Садово-парковое
Страна изготовления: Китай
Штрих-код: 4812561002746
Габариты упаковки: 433х251х314 мм.
Вес с упаковкой: 6.8 кг.
Гарантийный срок: 12 мес.
Запчасти

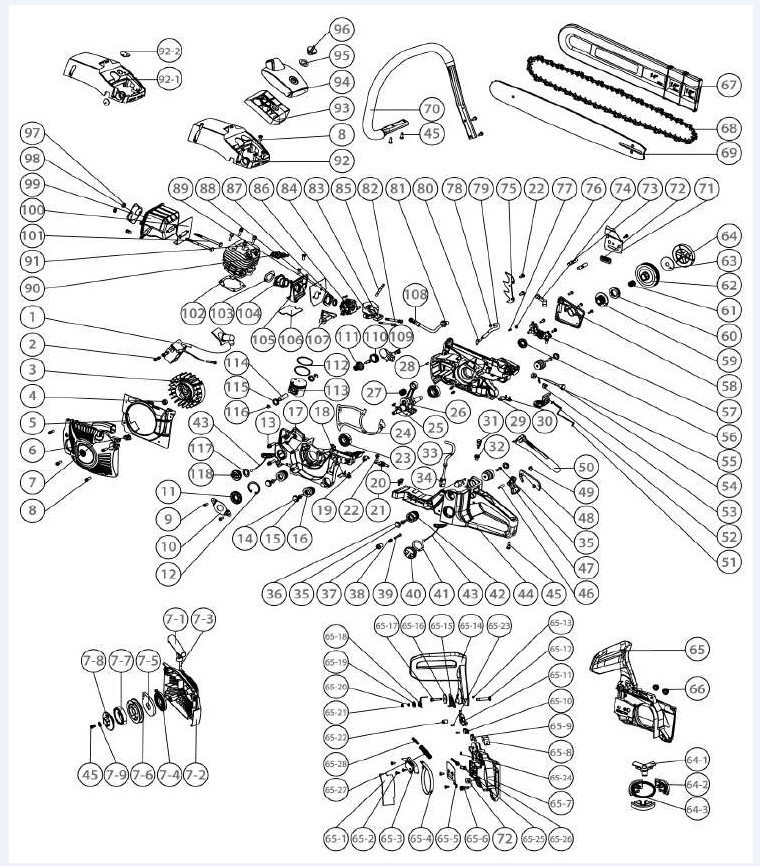

Основная схема (KATANA GS7500)
Скрыть/Показать схему
Схема Основная схема (KATANA GS7500)
№ Схемы
№ В схеме
Количество
Код / Наименование
1
119
1
22796 Бак топливный GS7000 #119
1
мрц руб
26.17
1
8
1
7541 Винт М5*85 #8
1
мрц руб
2.38
1
21
1
11321 Выключатель GS5200В #21
1
мрц руб
4.29
1
99
1
11322 Глушитель GS5200В #99
1
мрц руб
8.32
1
48
1
7546 Карбюратор #48
1
мрц руб
26.70
1
86
1
11323 Карбюратор GS5200В #86
1
мрц руб
23.20
1
86
1
20523 Карбюратор GS7000 #86
1
мрц руб
24.72
1
35
1
7548 Картер левый #35
1
мрц руб
18.55
1
17
1
11324 Картер левый GS5200В #17
1
мрц руб
14.72
1
42
1
7550 Картер правый #42
1
мрц руб
18.55
1
29
1
11325 Картер правый GS5200В #29
1
мрц руб
16.57
1
23
1
7545 Катушка зажигания #23
1
мрц руб
14.85
1
26
1
11309 Коленвал GS4500В #26
1
мрц руб
26.04
1
26
1
11327 Коленвал GS5200В #26
1
мрц руб
26.47
1
20
1
7544 Коленчатый вал #20
1
мрц руб
26.17
1
60
1
8205 Колесо цепное (звездочка) GS7001 #60
1
мрц руб
5.58
1
112
1
11310 Кольцо поршневое GS4500В #112 (комплект)
1
мрц руб
2.81
1
112
1
11328 Кольцо поршневое GS5200В #112 (комплект)
1
мрц руб
2.74
1
116
1
11315 Кольцо стопорное GS4500В #116
1
мрц руб
1.29
1
116
1
11348 Кольцо стопорное GS5200В #116 (комплект)
1
мрц руб
1.29
1
84
1
20524 Корпус воздушного фильтра GS7000 #84
1
мрц руб
4.39
1
92
1
20525 Крышка верхняя GS7000 #92
1
мрц руб
8.28
1
94
1
20526 Крышка воздушного фильтра GS7000 #94
1
мрц руб
3.00
1
65
1
20528 Крышка ручного тормоза в сборе GS7000 #65
1
мрц руб
23.60
1
3
1
11331 Маховик GS5200В #3
1
мрц руб
16.76
1
3
1
8206 Маховик GS7001 #3
1
мрц руб
12.61
1
48
1
11377 Модуль зажигания TF3800
1
мрц руб
13.73
1
1
1
11332 Модуль зажигания в сборе GS5200В #1
1
мрц руб
18.45
1
1
1
20530 Модуль зажигания в сборе GS7000 #1
1
мрц руб
16.04
1
114
1
11311 Палец поршневой GS4500В #114
1
мрц руб
0.96
1
114
1
11334 Палец поршневой GS5200В #114
1
мрц руб
0.23
1
113
1
11313 Поршень GS4500В #113
1
мрц руб
16.04
1
113
1
11338 Поршень GS5200В #113
1
мрц руб
15.74
1
59
1
8208 Привод насоса масляного GS7001 #59
1
мрц руб
1.62
1
41
1
7549 Прокладка картера #41
1
мрц руб
0.56
1
24
1
11341 Прокладка картера GS5200В #24
1
мрц руб
3.43
1
103
1
11342 Прокладка проставки карбюратора GS5200В #103
1
мрц руб
1.45
1
13
1
7542 Прокладка цилиндра #13
1
мрц руб
0.33
1
102
1
11314 Прокладка цилиндра GS4500В #102
1
мрц руб
2.15
1
102
1
11343 Прокладка цилиндра GS5200В #102
1
мрц руб
2.15
1
104
1
11344 Проставка карбюратора GS5200В #104
1
мрц руб
2.90
1
104
1
20534 Проставка карбюратора GS7000 #104
1
мрц руб
2.15
1
31
1
7547 Сальник #31
1
мрц руб
1.09
1
60
1
7552 Сальник 15*28*5 #60
1
мрц руб
1.19
1
11
1
11345 Сальник 15*35*4,5 коленвала левый GS5200В #11
1
мрц руб
1.29
1
11
1
20535 Сальник коленвала левый 15х35х4,5 GS7000 #11
1
мрц руб
1.52
1
39
1
7538 Сапун #39
1
мрц руб
0.69
1
40
1
7539 Седло сапуна #40
1
мрц руб
0.69
1
7
1
11347 Стартер GS5200В #7
1
мрц руб
17.69
1
7
1
22916 Стартер в сборе GS7000 #7
1
мрц руб
18.02
1
64
1
20537 Сцепление в сборе GS7000 #64
1
мрц руб
8.71
1
109
1
22893 Уловитель цепи GS5200В #109
1
мрц руб
0.86
1
93
1
24648 Фильтр воздушный GS7000 #93
мрц руб
3.86
1
108
1
20522 Фильтр масляный GS7000 #108
1
мрц руб
1.09
1
34
1
20521 Фильтр топливный GS7000 #34
1
мрц руб
3.33
1
91
1
11317 Цилиндр поршневой GS4500В #91
1
мрц руб
29.30
1
91
1
11352 Цилиндр поршневой GS5200В #91
1
мрц руб
28.48
1
18
1
7543 Шайба #18
1
мрц руб
0.42
1
115
1
11318 Шайбы игольчатого подшипника GS4500В #115
1
мрц руб
1.52
1
115
1
11353 Шайбы игольчатого подшипника GS5200В #115
1
мрц руб
1.45
1
81
1
20519 Шланг масляный GS7000 #81
1
мрц руб
1.29
1
33
1
20518 Шланг топливный GS7000 #33
1
мрц руб
1.29
1
73
1
11357 Шпилька М8 GS5200В #73
1
мрц руб
5.15
1
106
1
11403 Амортизатор TF5200-A #106
1
мрц руб
1.19
1
111
1
11404 Амортизатор TF5200-A #111
1
мрц руб
1.45
1
65
1
7553 Барабан сцепления #65
1
мрц руб
10.00
1
62
1
8213 Барабан сцепления GS7001 #62
1
мрц руб
10.20
1
167
1
20365 Барабан сцепления TF3800
мрц руб
0.00
1
7
1
20516 Болт М12*20 #7
мрц руб
0.00
1
62
1
20515 Болт М4*12 #62
мрц руб
0.00
1
56
1
20514 Болт М4*14 #56
мрц руб
0.00
1
70
1
20513 Болт М4*14 #70
мрц руб
0.00
1
2
1
20512 Болт М5*12 #2
мрц руб
0.00
1
29
1
20511 Болт М5*12 #29
мрц руб
0.00
1
32
1
20552 Болт М5*30 #32
мрц руб
0.00
1
51
1
20553 Болт М5*50 #51
мрц руб
0.00
1
168
1
11360 Венец сцепления TF 3800 #168
1
мрц руб
4.29
1
28
1
20554 Виброопора #28
мрц руб
0.00
1
5
1
20555 Виброопора #5
мрц руб
0.00
1
58
1
20557 Виброопора крюка #58
мрц руб
0.00
1
34
1
20558 Виброопора левая #34
мрц руб
0.00
1
2
1
20559 Винт #2
мрц руб
0.00
1
27
1
20560 Винт #27
мрц руб
0.00
1
30
1
20561 Винт #30
мрц руб
0.00
1
46
1
20562 Винт #46
мрц руб
0.00
1
56
1
20563 Винт #56
мрц руб
0.00
1
69
1
20564 Винт #69
мрц руб
0.00
1
1
1
20366 Винт М4*70
мрц руб
0.00
1
53
1
20565 Винт М5*30 #53
мрц руб
0.00
1
77
1
20566 Винт М8*28 #77
мрц руб
0.00
1
4
1
11361 Винт глушителя
1
мрц руб
5.05
1
83
1
11405 Винт стартера TF5200-A #83
1
мрц руб
0.17
1
119
1
11362 Винт/барашек крышки/корпус свеча зажигания
мрц руб
3.27
1
50
1
20567 Впускной коллектор #50
мрц руб
0.00
1
17
1
20538 Втулка #17
мрц руб
0.00
1
157
1
20505 Втулка червячная
1
мрц руб
0.00
1
157
1
20367 Втулка/червяк насоса масленного
мрц руб
0.00
1
1
1
20368 Выключатель TF3800
мрц руб
0.00
1
68
1
20539 Гайка #68
мрц руб
0.00
1
12
1
20541 Гайка М5#12
мрц руб
0.00
1
1
1
11363 Гайка М8
мрц руб
6.44
1
63
1
20540 Гайка воздушного фильтра #63
мрц руб
0.00
1
10
1
20542 Глушитель #10
мрц руб
0.00
1
14
1
11364 Глушитель TF3800
мрц руб
379.00
1
66
1
20543 Держатель пружины #66
мрц руб
0.00
1
143
1
11408 Заглушка бензобака п.143
1
мрц руб
2.15
1
17
1
20369 Заглушка топливная (поз.17,18)
мрц руб
0.00
1
1
1
20545 Загулшка #1
мрц руб
0.00
1
80
1
11365 Задний кожух стартера TF 3800 #80
1
мрц руб
0.43
1
35
1
20546 Зажим #35
мрц руб
0.00
1
38
1
20547 Заземление #38
мрц руб
0.00
1
45
1
20548 Заземление #45
мрц руб
0.00
1
19
1
20549 Замок #19
мрц руб
0.00
1
19
1
20550 Игольчатый подшипник #19
мрц руб
0.00
1
3
1
20551 Изолятор #3
мрц руб
0.00
1
1
1
11366 Кабель выключателя
мрц руб
6.44
1
56
1
11367 Карбюратор TF3800
мрц руб
44.62
1
22
1
20402 Катушка #22
мрц руб
0.00
1
50
1
20403 Катушка #50
мрц руб
0.00
1
36
1
20404 Кнопка #36
мрц руб
0.00
1
39
1
11368 Коленвал TF3800
1
мрц руб
13.33
1
1
1
11410 Коленвал TF5200
1
мрц руб
218.00
1
47
1
20405 Коллектор #47
мрц руб
0.00
1
26
1
20406 Колпачок #26
мрц руб
0.00
1
191
1
11369 Кольцо TF 3800 #191
1
мрц руб
0.43
1
38
1
11370 Кольцо TF 3800 #38
1
мрц руб
0.43
1
5
1
11411 Кольцо колена TF5200-A #5/8
1
мрц руб
1.09
1
14
1
20407 Кольцо поршневое #14
мрц руб
0.00
1
34
1
11371 Кольцо поршневое TF3800
мрц руб
4.29
1
1
1
11391 Кольцо стопорное 32 мм
мрц руб
0.86
1
36
1
11392 Кольцо стопорное D11 TF 3800 #36
1
мрц руб
0.43
1
205
1
20494 Корпус картера (половина левая) TF5200-A #205
1
мрц руб
0.00
1
206
1
20495 Корпус картера (половина правая) TF5200-A #206
1
мрц руб
0.00
1
118
1
20527 Крышка масляного бака GS7000 #118
1
мрц руб
0.86
1
40
1
20529 Крышка топливного бака GS7000 #40
1
мрц руб
1.19
1
101
1
11373 Курок (поз.101)
мрц руб
6.44
1
98
1
11374 Курок (поз.98)
мрц руб
6.44
1
51
1
11375 Люлька свечи TF 3800 #51
1
мрц руб
0.69
1
41
1
11376 Маховик TF3800
1
мрц руб
7.43
1
47
1
11413 Модуль зажигания TF5200-A #47
1
мрц руб
11.29
1
1
1
20498 Муфта сцепления TF5200-A
1
мрц руб
0.00
1
80
1
11333 Насадка всасывающая GS5200В #80
1
мрц руб
1.52
1
155
1
11378 Насос масленный TF3800
1
мрц руб
9.17
1
156
1
20499 Насос масленный TF5200
мрц руб
0.00
1
57
1
20531 Насос масляный GS7000 #57
1
мрц руб
5.45
1
57
1
8207 Насос масляный GS7001 #57
1
мрц руб
6.11
1
35
1
11379 Палец поршневой TF3800
мрц руб
8.58
1
1
1
11380 Пластина пластикавая карбюратора TF3800
1
мрц руб
7.19
1
20
1
11381 Подшипник 6201
мрц руб
6.01
1
23
1
11335 Подшипник 6202 GS5200В #23
1
мрц руб
8.05
1
61
1
11336 Подшипник игольчатый 12х15х14,5 GS5200В #61
1
мрц руб
1.52
1
27
1
11312 Подшипник игольчатый GS4500В #27
1
мрц руб
3.00
1
27
1
11337 Подшипник игольчатый GS5200В #27
1
мрц руб
3.00
1
37
1
20490 Подшипник игольчатый TF3800
мрц руб
0.00
1
33
1
11382 Поршень TF3800
мрц руб
4.39
1
33
1
20500 Поршень TF5200-A #33
мрц руб
0.00
1
59
1
20532 Привод насоса масляного GS7000 #59
1
мрц руб
1.19
1
89
1
11339 Прокладка GS5200В #89
1
мрц руб
1.52
1
100
1
11340 Прокладка глушителя GS5200В #100
1
мрц руб
2.57
1
16
1
11383 Прокладка глушителя TF3800
мрц руб
0.56
1
4
1
20425 Прокладка изолятора #4
мрц руб
0.00
1
1
1
11384 Прокладка карбюратора TF3800
мрц руб
0.56
1
28
1
11385 Прокладка картера TF3800
1
мрц руб
0.43
1
2
1
11418 Прокладка на колено TF5200-A #2
1
мрц руб
0.33
1
1
1
11386 Прокладка пластины карбюратора TF3800
мрц руб
0.56
1
46
1
20426 Прокладка фильтра #46
мрц руб
0.00
1
102
1
20533 Прокладка цилиндра GS7000 #102
1
мрц руб
0.56
1
1
1
11387 Прокладка цилиндра TF3800
1
мрц руб
0.43
1
10
1
20460 Прокладка цилиндра TF5200-A #10
мрц руб
0.00
1
7
1
20427 Проладка #7
мрц руб
0.00
1
15
1
20428 Пружина #15
мрц руб
0.00
1
23
1
20429 Пружина #23
мрц руб
0.00
1
24
1
20348 Пружина #24
мрц руб
0.00
1
53
1
20349 Пружина #53
мрц руб
0.00
1
6
1
20350 Пружина #6
мрц руб
0.00
1
67
1
20351 Пружина #67
мрц руб
0.00
1
35
1
20487 Пружина (п.35)
мрц руб
0.00
1
188
1
11388 Пружина TF 3800 #188
1
мрц руб
0.86
1
1
1
11389 Пружина курка
мрц руб
7.52
1
67
1
20352 Пружина сцепления #67
мрц руб
0.00
1
8
1
20353 Пружина тормозная #8
мрц руб
0.00
1
1
1
11420 Пружина фиксатора курка
1
мрц руб
1.09
1
32
1
20354 Пружинка #32
мрц руб
0.00
1
52
1
20355 Пружинная крышка #52
мрц руб
0.00
1
43
1
20356 Пыльник #43
мрц руб
0.00
1
10
1
20357 Регулировачный болт #10
мрц руб
0.00
1
9
1
20358 Регулировачный винт #9
мрц руб
0.00
1
28
1
20359 Ротор #28
мрц руб
0.00
1
55
1
20360 Рукоятка стартера #55
мрц руб
0.00
1
20
1
20361 Рычаг тормоза #20
мрц руб
0.00
1
1
1
20485 Сальник 12*32*5.5
мрц руб
0.00
1
56
1
11346 Сальник 15*28*4,5 коленвала правый GS5200В #56
1
мрц руб
1.19
1
1
1
20463 Сальник 15*35*4,5
мрц руб
0.00
1
56
1
20536 Сальник коленвала правый 15х28х4,5 GS7000 #56
1
мрц руб
1.52
1
34
1
20362 Самоудерживающая пружинка #34
мрц руб
0.00
1
6
1
20347 Свеча зажигания для двухтактных двигателей
1
мрц руб
0.00
1
72
1
20346 Сопло #72
мрц руб
0.00
1
84
1
20345 Сопло #84
мрц руб
0.00
1
7
1
8209 Стартер GS7001 #7
1
мрц руб
18.74
1
37
1
20344 Стоп-переключатель #37
мрц руб
0.00
1
44
1
20343 Стоповая кнопка #44
мрц руб
0.00
1
17
1
20341 Стопорное кольцо #17
мрц руб
0.00
1
79
1
20340 Стопорное кольцо #79
мрц руб
0.00
1
162
1
11393 Сцепление TF3800
мрц руб
10.73
1
64
1
11349 Сцепление в сборе GS5200В #64
1
мрц руб
10.10
1
41
1
20339 Топливная трубка #41
мрц руб
0.00
1
1
1
20452 Топливный шланг с фильтром / Бензопила WT-2245 (11.022.045.09-424)
1
мрц руб
0.00
1
25
1
20338 Тормозная лента #25
мрц руб
0.00
1
83
1
20337 Трубка #83
мрц руб
0.00
1
82
1
20370 Трубка изоляционная #82
мрц руб
0.00
1
49
1
20371 Тяга газа #49
мрц руб
0.00
1
69
1
20372 Упор #69
мрц руб
0.00
1
93
1
11427 Фиксатор курка TF5200-A #93/94
1
мрц руб
0.43
1
74
1
20373 Фильтр #74
мрц руб
0.00
1
78
1
20374 Фильтр #78
мрц руб
0.00
1
55
1
20375 Фильтр воздушный #55
мрц руб
0.00
1
93
1
8210 Фильтр воздушный GS7001 #93
1
мрц руб
6.44
1
108
1
11350 Фильтр масляный GS5200В #108
1
мрц руб
1.52
1
42
1
20376 Фильтр топлвиный #42
мрц руб
0.00
1
34
1
11351 Фильтр топливный GS5200В #34
1
мрц руб
2.90
1
68
1
20520 Цепь пильная GS7000 #68
1
мрц руб
0.00
1
5
1
20377 Цилиндр #5
мрц руб
0.00
1
1
1
11395 Цилиндр TF3800
мрц руб
17.69
1
63
1
20378 Шайба #63
мрц руб
0.00
1
64
1
20379 Шайба #63
мрц руб
0.00
1
72
1
20380 Шайба #72
мрц руб
0.00
1
1
1
11428 Шайба подшипника пальца поршневого п.38
мрц руб
1.85
1
64
1
20381 Шина #64
мрц руб
0.00
1
149
1
11397 Шланг масленный TF3800
мрц руб
4.29
1
81
1
11355 Шланг масляный GS5200В #81
1
мрц руб
2.90
1
33
1
11356 Шланг топливный GS5200В #33
1
мрц руб
1.52
1
138
1
11398 Шланг топливный TF3800
мрц руб
4.29
1
73
1
20517 Шпилька М8 GS7000 #73
1
мрц руб
0.69
1
1
1
11400 Шпилька М8*41
1
мрц руб
2.48
1
1
1
11399 Шпилька для крепления шины М8 TF 3800 #24
1
мрц руб
0.00
1
21
1
20382 Шпонка #21
мрц руб
0.00
1
25
1
11320 Шпонка коленвала (полумесяц) 3x3,7х10 GS4500В #25
1
мрц руб
1.52
1
25
1
11358 Шпонка коленвала (полумесяц) 3x3,7х10 GS5200В #25
1
мрц руб
1.52
1
16
1
20383 Штифт #16
мрц руб
0.00
1
21
1
20384 Штифт #21
мрц руб
0.00
1
33
1
20385 Штифт #33
мрц руб
0.00
1
40
1
20363 Штифт #40
мрц руб
0.00
1
51
1
20364 Щнур #51
мрц руб
0.00
1
140
1
20501 Элемент фильтрующий топливный TF3800
мрц руб
0.00
1
167
1
20504 барабан сцепления и звездочка TF5200 поз. 167,168
мрц руб
0.00
1
125
1
11406 воздушный фильтр TF5200 поз. 125
мрц руб
6.44
1
169
1
11409 зубья ограничительные TF5200
мрц руб
4.29
1
56
1
20491 карбюратор TF5200-A #56
1
мрц руб
0.00
1
39
1
20492 коленчатый вал с шатуном поз. 39 TF5200
1
мрц руб
0.00
1
34
1
20493 кольца поршневые TF5200-A #34
1
мрц руб
0.00
1
118
1
20496 крышка/корпус воздушного фильтра
мрц руб
0.00
1
98
1
11412 курок поз. 98
мрц руб
5.15
1
41
1
20497 маховик TF5200
1
мрц руб
0.00
1
47
1
11414 модуль зажигания поз. 47 TF5200
мрц руб
17.06
1
166
1
11415 подшипник игольчатый поз. 166
мрц руб
3.76
1
33
1
11416 поршень в сборе поз.33-38 TF5200
мрц руб
27.46
1
35
1
20456 поршневой палец TF5200-A #35
1
мрц руб
0.00
1
16
1
11417 прокладка глушителя TF5200-A #16
1
мрц руб
0.43
1
10
1
20457 прокладка головки цилиндра поз.10
мрц руб
0.00
1
9
1
20458 прокладка карбюратора
мрц руб
0.00
1
28
1
20459 прокладка картера TF5200-A #28
1
мрц руб
0.00
1
9
1
11419 прокладка пластиковой пластины TF5200-A #9
1
мрц руб
0.33
1
106
1
11421 резиновый аммортизатор поз. 106 TF5200
мрц руб
2.15
1
1
1
20462 сальник 15*28*4,5
мрц руб
0.00
1
64
1
20455 свеча зажигания поз. 64
1
мрц руб
0.00
1
162
1
20453 сцепление в сборе поз. 162 TF5200
мрц руб
0.00
1
141
1
11426 топливная пробка поз. 141 TF5200
мрц руб
5.15
1
1
1
20450 цилиндр TF5200-A #1
мрц руб
0.00
1
151
1
11430 шланг масленного насоса TF5200 (подача на шину)
мрц руб
4.29
×
