Главная |
Виброплиты → Строительное оборудование →

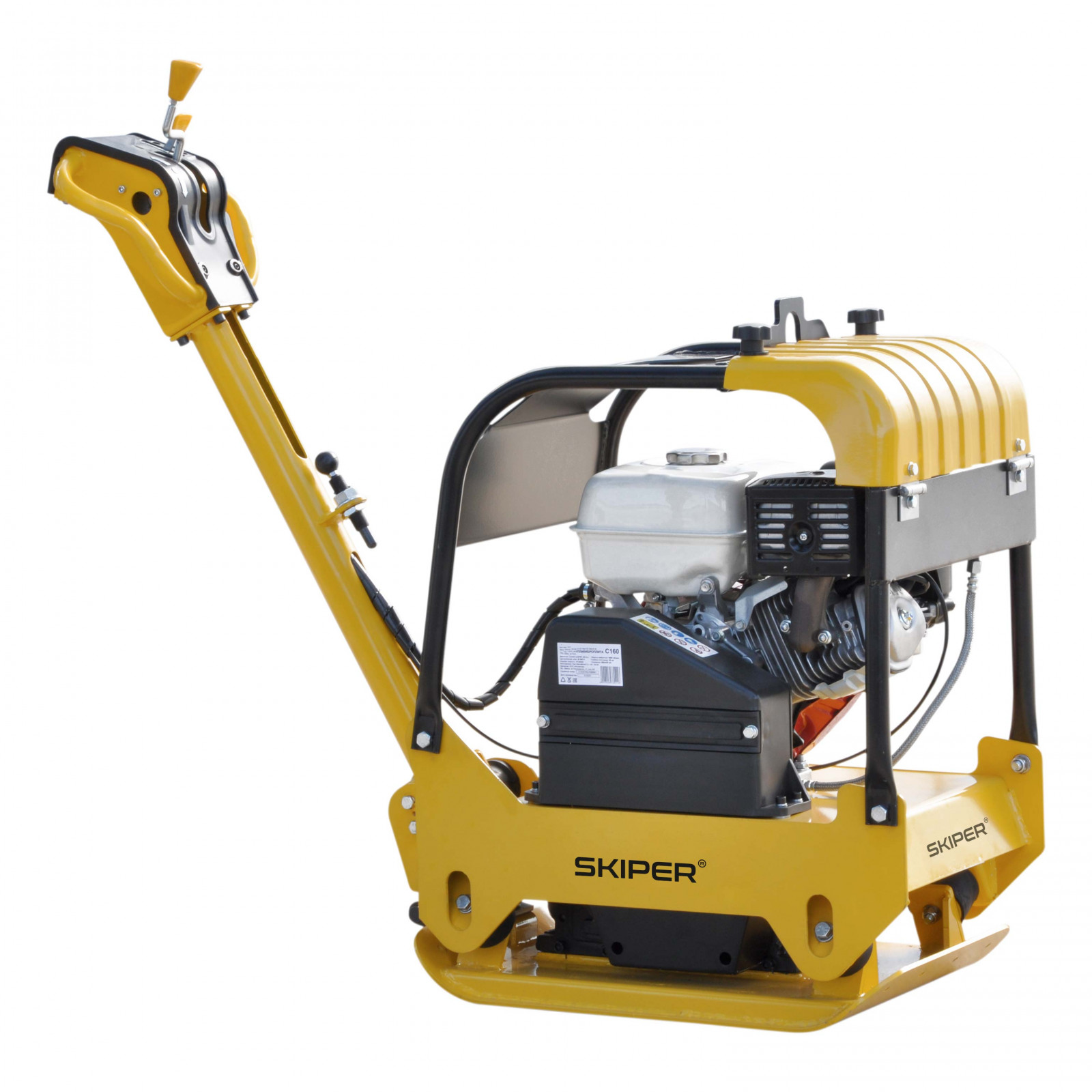

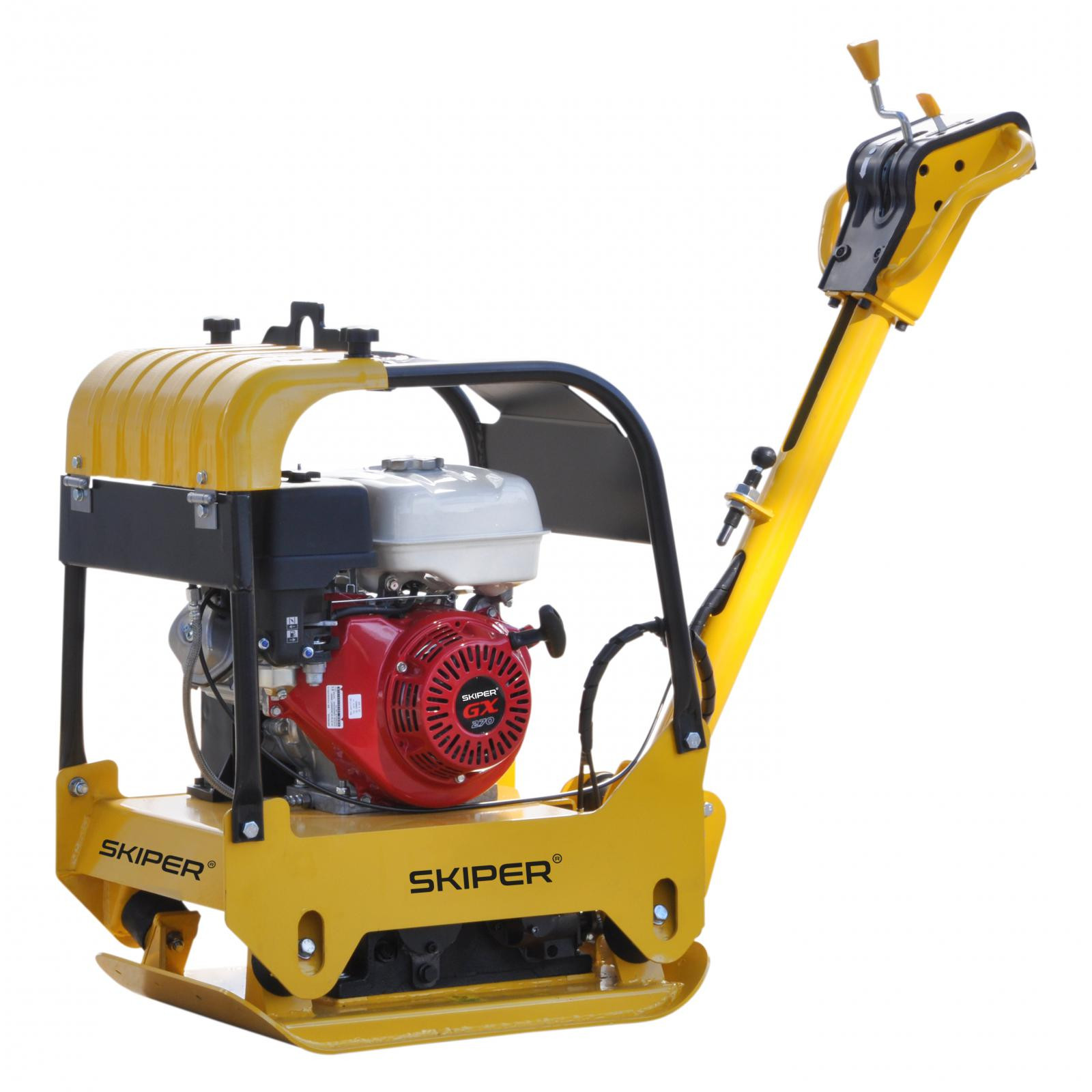

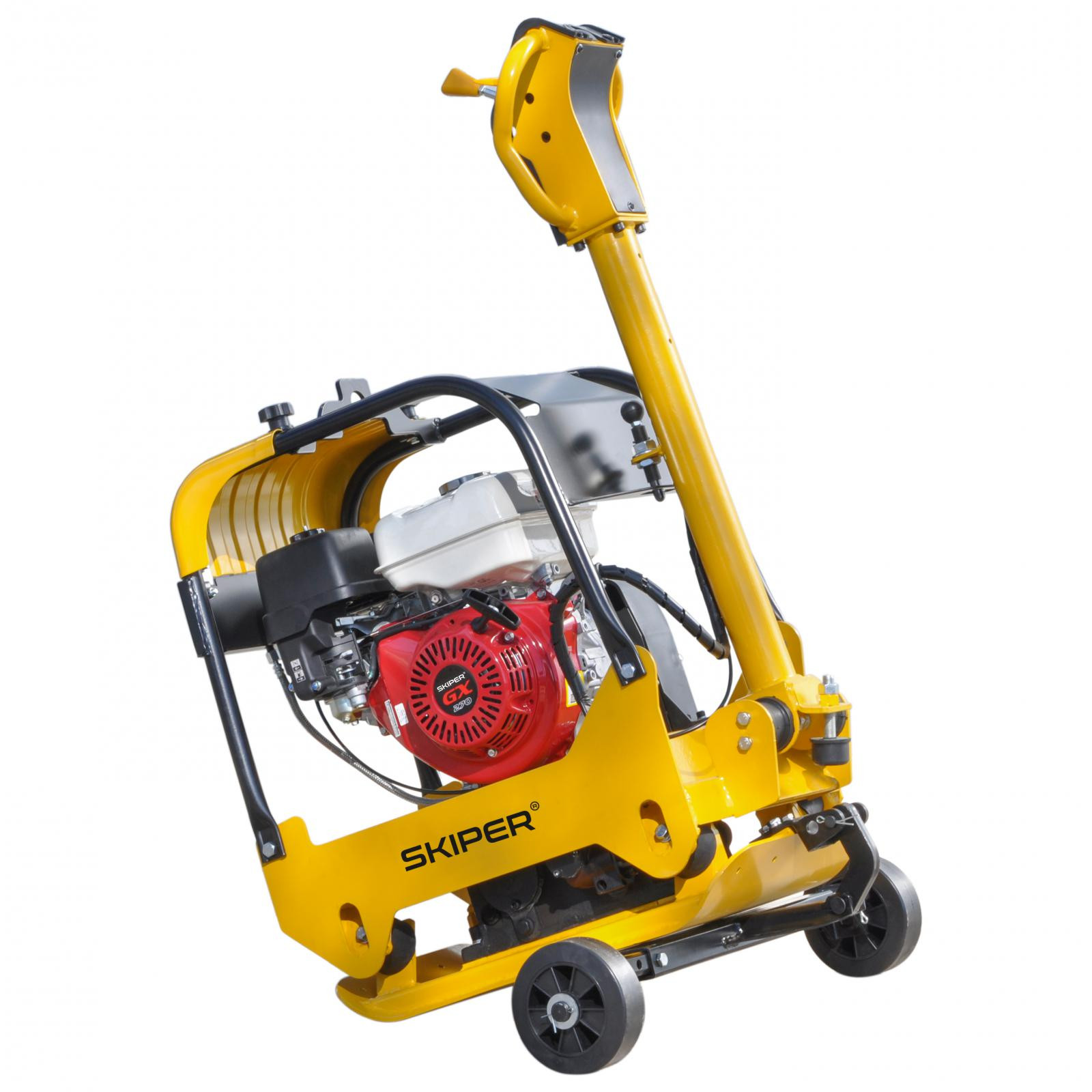

Виброплита SKIPER C160H-W (Honda GX270, 9.0л.с., плита 65х42см., 30.5кН, 15м/мин, реверс, колеса) Артикул: SС160HW.00
Инструкция
Ценник
Код: 8184
Цена МРЦ
6994.00 руб
с НДС
Комплектация
Виброплита – 1 шт Колесо – 2 шт Комплект болтов – 1 шт Руководство по эксплуатации – 1 шт Упаковка – 1 шт
Подробнее о товаре
Запчасти
Характеристики
Тип двигателя: Honda GX270 бензиновый, одноцилидровый, четырехтактный с воздушным охлаждением
Объем масла двигателя, мл: 1 100
Мощность двигателя, л.с.: 9
Ширина плиты, см: 42
Ударная сила, кН: 30,5
Скорость движения, м/мин: 15
Объем масла корпуса вибратора, мл: 500
Длина плиты, см: 65
Глубина уплотнения, см: 50
Краткое описание

Профессиональная серия бензиновых виброплит прямого хода с профессиональным двигателем Honda GX270 и основанием из конструкционной заколенной износостойкой стали для уплотнения слоев сыпучего материала небольшой и средней толщины, мощение брусчаткой, ремонтные работы по обслуживанию дорог, подъездных путей, тротуаров и стоянок. Благодаря компактной и лёгкой конструкции, низкой стоимости обслуживания, данная плита идеально подойдет для небольших организаций, занимающихся строительством и ямочным ремонтом дорог.

Преимущества

Складная ручка для удобства транспортировки и хранения. - Основание плиты из конструкционной заколенной износостойкой стали.- Открытая конструкция основания плиты обеспечивает её высокую самоочистку. Большие съемные колёса для лёгкой транспортировки. Защитный кожух приводного предотвращает попадание на него песка и почвы, увеличивает ресурс приводного ремня. Высокопрочные амортизаторы снижают вибрацию. Управление дроссельной заслонкой на ручке управления виброплитой, для удобства оператора.

Дополнительные данные по товару и продавцу
Бренд: SKIPER
Производитель: TIYA International Co., Ltd., Китай
Назначение: Для уплотнения грунта (щебня, песка и пр.), а так же асфальта или плитки.
Страна изготовления: Китай
Штрих-код: 4812561009530
Габариты упаковки: 850х510х1040 мм.
Вес с упаковкой: 168 кг.
Гарантийный срок: 12 мес.
Запчасти
Основная схема(SKIPER C160L-W)
Двигатель 190F-188F
Скрыть/Показать схему

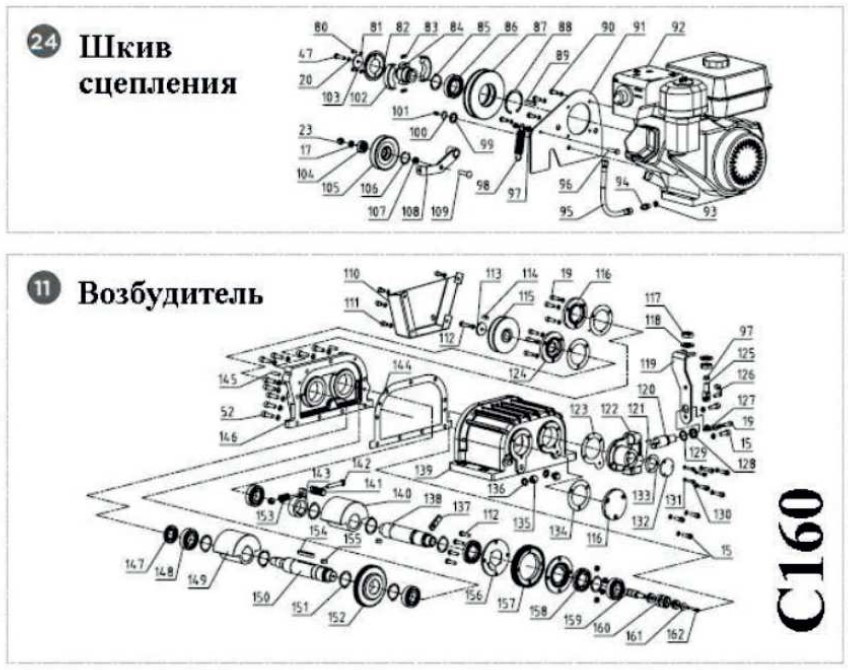

Схема Основная схема(SKIPER C160L-W)
№ Схемы
№ В схеме
Количество
Код / Наименование
1
12
1
11461 Амортизатор С160 #12
1
мрц руб
33.03
1
44
1
11462 Амортизатор ручки виброплиты С160 #44
1
мрц руб
20.00
1
41
1
11463 Болт M16x80 С160 #41
1
мрц руб
6.60
1
9
1
11465 Болт М18х60 С160 #9
1
мрц руб
6.77
1
27
1
8275 Болт крепления двигателя С160 #27
1
мрц руб
0.17
1
138
1
11466 Вал вибрационный (реверс) С160 #138
1
мрц руб
71.51
1
120
1
11471 Вал втулки реверса С160 #120
1
мрц руб
9.44
1
150
1
11468 Вал приводной С 160
1
мрц руб
52.21
1
159
1
11470 Вал узла переключения реверса С160 #159
1
мрц руб
8.42
1
127
1
11473 Втулка С160 #127
1
мрц руб
4.29
1
160
1
11472 Втулка переключение движения реверса
1
мрц руб
11.75
1
74
1
11474 Выключатель С160 #74
1
мрц руб
13.04
1
8
1
11476 Гровер-шайба С160 #8
1
мрц руб
4.29
1
156
1
11478 Кожух шестерни С160 #156
1
мрц руб
32.87
1
72
1
11479 Колпачек #72
1
мрц руб
6.77
1
133
1
11481 Кольцо для С160 #133
1
мрц руб
2.38
1
129
1
11483 Кольцо уплотнительное 23,6x3,55 С160 #129
1
мрц руб
1.72
1
119
1
8276 Кронштейн (нов. модель) С160 #119
1
мрц руб
3.27
1
119
1
11486 Кронштейн С160 #119
1
мрц руб
11.55
1
108
1
11485 Кронштейн натяжителя С160 #108
1
мрц руб
13.13
1
116
1
11487 Крышка вибратора глухая С160 #116
1
мрц руб
11.68
1
124
1
11488 Крышка вибратора с отверстием С160 #124
1
мрц руб
11.06
1
122
1
11489 Крышка механизма реверса С160 #122
1
мрц руб
53.36
1
71
1
11490 Кулиса реверса С160 #71
1
мрц руб
2.57
1
68
1
11491 Механизм управление реверсом С160 #68
1
мрц руб
59.17
1
158
1
11494 Подшипник 16008 для С160
1
мрц руб
17.69
1
148
1
11495 Подшипник NJ206EM для С160
1
мрц руб
56.17
1
123
1
11497 Прокладка С160 #123
1
мрц руб
3.56
1
134
1
11480 Прокладка крышки вибратора С160 #134
1
мрц руб
2.15
1
144
1
11496 Прокладка крышки вибратора для С160 #144
1
мрц руб
10.00
1
106
1
8277 Пружина натяжителя (нов. модель) С160 #106
1
мрц руб
0.23
1
153
1
11499 Пружина стопорная С160 #153
1
мрц руб
3.66
1
73
1
11500 Рейка реверса С160 #73
1
мрц руб
12.61
1
10
1
20641 Ремень В35 (890мм) С160 #10
1
мрц руб
18.18
1
147
1
11501 Сальник 28*52*7 для С160 #147
1
мрц руб
8.02
1
75
1
15130 Трос газа С160 #75
1
мрц руб
19.27
1
125
1
11503 Тяга С160 #125
1
мрц руб
0.69
1
151
1
11504 Шайба d42 С160 #151
1
мрц руб
0.33
1
157
1
11507 Шестерня вала реверса С160 #157
1
мрц руб
58.15
1
152
1
11508 Шестерня приводного вала С160 #152
1
мрц руб
61.18
1
115
1
11509 Шкив вибратора С160 #115
1
мрц руб
31.35
1
137
1
11514 Шпонка С160 #137
1
мрц руб
8.15
1
143
1
11515 Шпонка С160 #143
1
мрц руб
10.30
1
1
1
20580 Болт М10 С 160
мрц руб
0.00
1
73
1
11464 Болт крепления сцепления 10х60 для С160
1
мрц руб
0.86
1
84
1
11467 Вал муфты сцепления С-160 (поз.84)
мрц руб
14.59
1
1
1
11469 Вал узла переключения реверса С 160
мрц руб
36.47
1
1
1
20581 Вибратор в сборе С-160
1
мрц руб
1539.00
1
163
1
20635 Втулка #63
мрц руб
0.00
1
76
1
11475 Гайка М 10 С160
1
мрц руб
0.43
1
82
1
11477 Кожух защитный муфты сцепления С-160 (поз.82)
мрц руб
2.15
1
59
1
9917 Кожух рукоятки С 160 #59
1
мрц руб
4.29
1
82
1
9918 Кольцо стопорное С160 #82
1
мрц руб
1.52
1
108
1
11484 Кронштейн натяжителя ремня в сборе С-160
1
мрц руб
38.78
1
87
1
11492 Муфта сцепления С160
1
мрц руб
111.00
1
91
1
11493 Платформа С-160 (поз.91)
мрц руб
29.17
1
75
1
11498 Пружина крепления сцепления С160
1
мрц руб
1.19
1
128
1
11482 Сальник 20*30*5 С160 #128
1
мрц руб
4.29
1
1
1
20642 Сальник 62*92*0,8 для С160
1
мрц руб
0.00
1
14
1
8278 Трос реверса (исполнение из двух тросов) #25
1
мрц руб
10.30
1
25
1
22919 Трос реверса C160 #25
мрц руб
0.00
1
25
1
11502 Трос реверса С160 #25
1
мрц руб
152.00
1
125
1
8279 Тяга (нов. модель) С160 #125
1
мрц руб
7.95
1
7
1
11506 Шайба С160 #7
1
мрц руб
4.29
1
1
1
11505 Шайба пружинная С 160
мрц руб
1.19
1
87
1
20643 Шкив муфты сцепления С160
мрц руб
0.00
1
105
1
8280 Шкив натяжителя (нов. модель) С160 #105
1
мрц руб
0.00
1
105
1
11510 Шкив натяжителя С160 #105
1
мрц руб
0.00
1
95
1
11511 Шланг армированный для слива масла С-160 (поз.95)
мрц руб
14.59
1
155
1
11512 Шпонка 12x20 С160 #155
1
мрц руб
0.33
1
154
1
11513 Шпонка 12x63 С160 #154
1
мрц руб
1.39
Скрыть/Показать схему
Схема Двигатель 190F-188F
№ Схемы
№ В схеме
Количество
Код / Наименование
2
11
1
12041 Болт M6x12 190F #11
1
мрц руб
1.09
2
5
1
10136 Гайка храповика 188F #5
1
мрц руб
7.29
2
82
1
12042 Глушитель 190F
1
мрц руб
72.34
2
25
1
11998 Головка цилиндра 188F
мрц руб
99.07
2
25
1
12043 Головка цилиндра 190F
мрц руб
109.00
2
60
1
11999 Датчик уровня масла 188F
мрц руб
9.17
2
18
1
12000 Карбюратор 188F #18
1
мрц руб
60.65
2
40
1
12003 Клапан впускной 188F #39
1
мрц руб
16.70
2
39
1
12004 Клапан выпускной 188F #40
1
мрц руб
17.29
2
39
1
12046 Клапан выпускной 190F
1
мрц руб
17.29
2
53
1
12011 Крышка картера 188F
1
мрц руб
66.07
2
8
1
21194 Маховик 188F-190F #8 (ручной старт)
1
мрц руб
58.64
2
1
1
21191 Ниппель выхода топливного бака 188F
1
мрц руб
1.85
2
85
1
12021 Прокладка глушителя 188F/190F
1
мрц руб
0.69
2
27
1
12022 Прокладка головки цилиндра 188F
мрц руб
3.86
2
56
1
12027 Прокладка крышки картера 188F #56
1
мрц руб
4.39
2
56
1
12058 Прокладка крышки картера 190F
1
мрц руб
3.00
2
64
1
12029 Пружина дроссельной заслонки 188F
мрц руб
1.29
2
57
1
12036 Регулятор оборотов в сборе 188F
1
мрц руб
11.68
2
46
1
12062 Шатун 190F
1
мрц руб
23.46
2
1
1
10138 Шпонка коленвала 6*6*30 188F/190F
1
мрц руб
7.62
2
36
1
12039 Штанга 188F #36
1
мрц руб
2.74
2
77
1
11988 Бак топливный 188F
мрц руб
49.34
2
77
1
11989 Бак топливный 188F (крышка резьба) крышка в комплекте
1
мрц руб
44.78
2
1
1
12079 Болт головки цилиндра М10х80
1
мрц руб
4.09
2
14
1
11990 Болт слива масла 188F
мрц руб
1.19
2
0
1
24461 Вал балансировочный 188F-190F
мрц руб
0.00
2
7
1
11992 Вентилятор 188F/190F
1
мрц руб
10.53
2
69
1
11994 Воздушный фильтр в сборе 188F/190F генераторы
1
мрц руб
8.02
2
2
1
21232 Выключатель ДВС 190F #2
мрц руб
0.00
2
1
1
11991 Головка блока цилиндров 188F-190F
1
мрц руб
68.38
2
18
1
21230 Карбюратор 190F #18
1
мрц руб
0.00
2
17
1
12002 Картер 188F #17
1
мрц руб
182.00
2
17
1
12044 Картер 190F #17
мрц руб
128.00
2
40
1
12045 Клапан впускной 190F
1
мрц руб
17.29
2
86
1
12007 Коленвал 188F (Цилиндрический)
1
мрц руб
146.00
2
86
1
12048 Коленвал 190F (Цилиндрический)
1
мрц руб
105.00
2
41
1
12009 Колпачек маслосъемный 188F
1
мрц руб
1.29
2
45
1
21197 Колпачок регулировочный клапана 188F #45
1
мрц руб
0.00
2
34
1
21196 Коромысло клапана 188F
мрц руб
0.00
2
69
1
12052 Корпус воздушного фильтра в сборе 190F
1
мрц руб
21.05
2
32
1
12013 Крышка клапанная 188F
мрц руб
8.75
2
78
1
12014 Крышка топливного бака 188F
1
мрц руб
5.15
2
12
1
21192 Модуль зажигания 188F/190F #12
1
мрц руб
14.59
2
12
1
12054 Модуль зажигания 190F
1
мрц руб
16.40
2
48
1
12055 Палец поршневой 190F
мрц руб
3.00
2
49
1
12056 Поршень 190F
мрц руб
30.33
2
19
1
12020 Прокладка впускная карбюратора 188F
1
мрц руб
1.45
2
27
1
12057 Прокладка головки цилиндра 190F
мрц руб
1.19
2
27
1
24463 Прокладка головки цилиндра 190F
мрц руб
0.00
2
19
1
12023 Прокладка карбюратора 188F (#19)
1
мрц руб
0.56
2
21
1
12024 Прокладка карбюратора 188F (#21)
мрц руб
1.98
2
23
1
12025 Прокладка карбюратора 188F (#23)
мрц руб
0.76
2
1
1
12026 Прокладка карбюратора воздушного фильтра 188F
1
мрц руб
1.45
2
1
1
12028 Прокладка пластины карбюратора 188F
1
мрц руб
1.45
2
42
1
12030 Пружина клапана 188F
мрц руб
2.15
2
38
1
21227 Распредвал 188F/190F #38
1
мрц руб
43.76
2
1
1
21226 Ручка ручного стартера 188F/190F
мрц руб
0.00
2
16
1
12031 Сальник 35*52*7 коленвала 188F #16
1
мрц руб
2.28
2
53
1
21225 Сальник 35*52*7 коленвала 188F #53
мрц руб
0.00
2
53
1
12060 Сальник 35*52*8 коленвала 190F #53
1
мрц руб
0.00
2
1
1
21224 Стартер ручной 188F
1
мрц руб
0.00
2
1
1
21229 Стартер ручной 190F #1
1
мрц руб
0.00
2
1
1
10137 Труба приемная глушителя 188F/190F
мрц руб
1040.00
2
33
1
21223 Трубка вентиляции картера 188F/190F
1
мрц руб
1.72
2
61
1
12033 Узел автоматического управления дроссельной заслонки 188/190F
1
мрц руб
89.50
2
61
1
12061 Узел управления дроссельной заслонкой 190F
1
мрц руб
18.55
2
69
1
11993 Фильтр воздушный 188F/190F (поролон)
1
мрц руб
8.91
2
69
1
12034 Фильтр воздушный в сборе 188F/190F (корпус+ ф. элемент)
1
мрц руб
0.00
2
76
1
12017 Фильтр топливный 188F #76
1
мрц руб
1.72
2
1
1
21222 Шайба клапана 188F
мрц руб
0.00
2
73
1
21221 Шланг топливный 188F
1
мрц руб
0.00
2
24
1
12038 Шпилька карбюратора 188F #24
1
мрц руб
1.52
×
