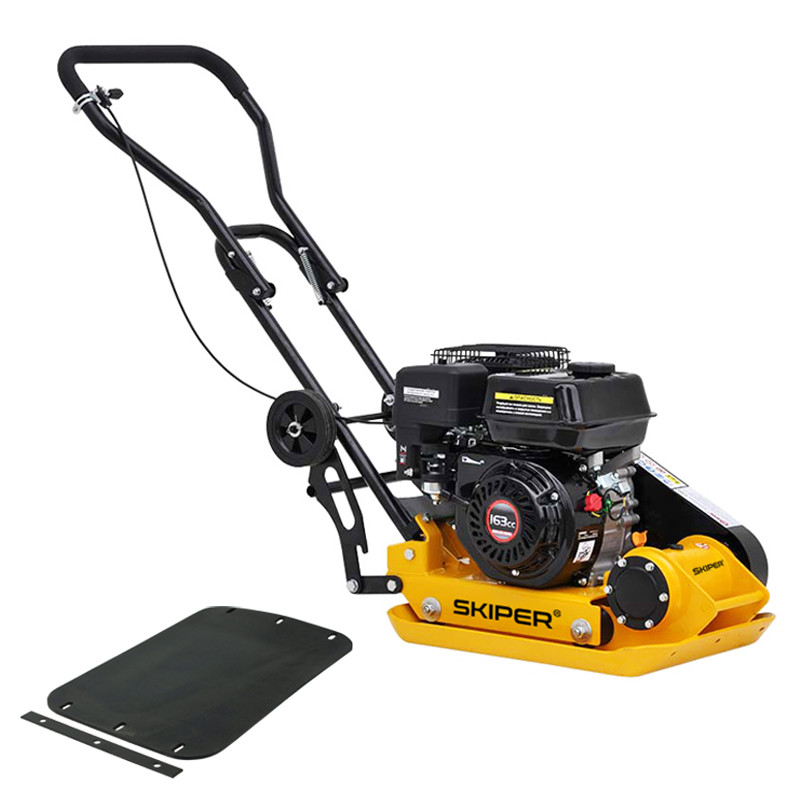

Виброплита SKIPER C60L-WM (LC160F, 5.5л.с., плита 53х37см., 11кН, 25м/мин, рез. коврик, колёса) Артикул: SC60LWM.00
Инструкция
Ценник
Код: 8177
Цена МРЦ
1739.00 руб
с НДС
Комплектация
Виброплита – 1 шт Колесо – 2 шт Коврик резиновый – 1 шт Комплект болтов – 1 шт Руководство по эксплуатации – 1 шт Упаковка – 1 шт
Подробнее о товаре
Запчасти
Характеристики
Тип двигателя: Loncin 160F бензиновый, одноцилидровый, четырехтактный с воздушным охлаждением
Объем масла двигателя, мл: 600
Мощность двигателя, л.с.: 5,5
Ширина плиты, см: 37
Ударная сила, кН: 11
Скорость движения, м/мин: 25
Объем масла корпуса вибратора, мл: 80
Длина плиты, см: 53
Глубина уплотнения, см: 25
Краткое описание

Профессиональная серия бензиновых виброплит прямого хода с профессиональным двигателем LC160F и основанием из конструкционной заколенной износостойкой стали для уплотнения слоев сыпучего материала небольшой и средней толщины, мощение брусчаткой, ремонтные работы по обслуживанию дорог, подъездных путей, тротуаров и стоянок. Благодаря компактной и лёгкой конструкции, низкой стоимости обслуживания, данная плита идеально подойдет для небольших организаций, занимающихся строительством и ямочным ремонтом дорог.

Преимущества

Складная ручка для удобства транспортировки и хранения. - Основание плиты из конструкционной заколенной износостойкой стали.- Открытая конструкция основания плиты обеспечивает её высокую самоочистку. Большие съемные колёса для лёгкой транспортировки. Защитный кожух приводного предотвращает попадание на него песка и почвы, увеличивает ресурс приводного ремня. Высокопрочные амортизаторы снижают вибрацию. Управление дроссельной заслонкой на ручке управления виброплитой, для удобства оператора.

Дополнительные данные по товару и продавцу
Бренд: SKIPER
Производитель: TIYA International Co., Ltd., Китай
Назначение: Для уплотнения грунта (щебня, песка и пр.), а так же асфальта или плитки.
Страна изготовления: Китай
Штрих-код: 4812561005747
Габариты упаковки: 700х400х480 мм.
Вес с упаковкой: 55.68 кг.
Гарантийный срок: 12 мес.
Запчасти

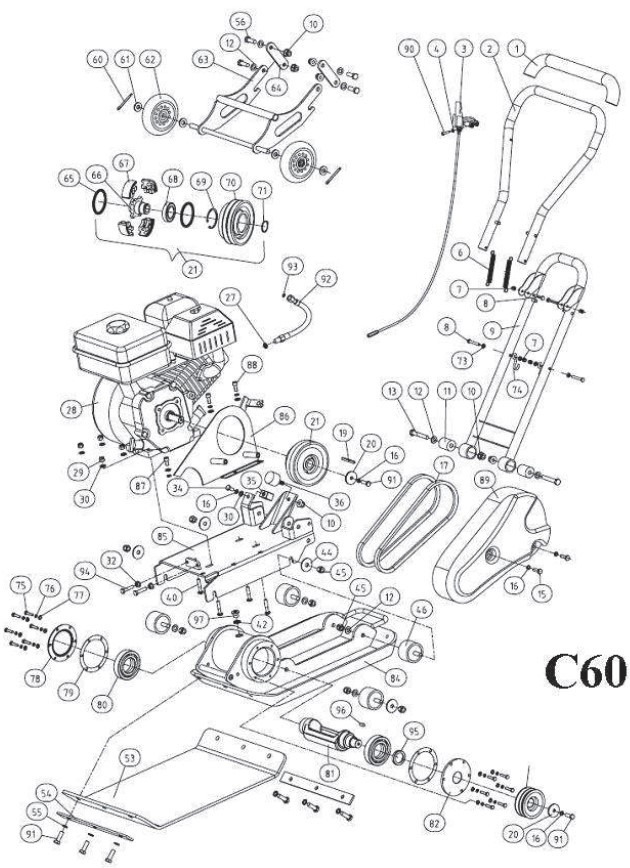

Основная схема(SKIPER C60H-WM)
Двигатель168F-170F (68х54мм,196сс,6,5лс)
Скрыть/Показать схему
Схема Основная схема(SKIPER C60H-WM)
№ Схемы
№ В схеме
Количество
Код / Наименование
1
81
1
11541 Вибрационный вал С60 #81
1
мрц руб
48.05
1
11
1
11542 Втулка резиновая С60 #11
1
мрц руб
5.58
1
53
1
11543 Коврик резиновый С60 (поз.53)
1
мрц руб
72.40
1
78
1
11544 Крышка корпуса вибратора С60 глухая (поз.78)
1
мрц руб
1.09
1
82
1
11545 Крышка корпуса вибратора С60 сквозная (поз.82)
1
мрц руб
12.11
1
21
1
20593 Муфта сцепления С60 #21
1
мрц руб
137.00
1
84
1
20591 Платформа виброплиты С-60 #84
1
мрц руб
348.00
1
17
1
11549 Ремень С60 #17
1
мрц руб
10.46
1
0
1
20589 Ручка в сборе С60/С90
1
мрц руб
89.79
1
95
1
20608 Сальник 30*42*6
1
мрц руб
6.77
1
0
1
8274 Транспортировочная площадка С60
1
мрц руб
37.49
1
46
1
20594 Амортизатор для С-60
1
мрц руб
18.32
1
3
1
11548 Трос газа С60
1
мрц руб
9.17
1
83
1
11550 Шкив С-60 (поз.83)
1
мрц руб
23.00
1
62
1
15080 Колесо транспортировочне С-60 #62
1
мрц руб
9.17
1
35
1
20592 Переключатель управления газом С60 #3-5
мрц руб
0.00
1
0
1
20590 Подошва с вибратором С-60
мрц руб
0.00
1
80
1
11546 Подшипник 6209 C60 в вибраторе #80
1
мрц руб
16.14
1
79
1
11547 Прокладка крышки корпуса С60 #79
1
мрц руб
2.81
Скрыть/Показать схему
Схема Двигатель168F-170F (68х54мм,196сс,6,5лс)
№ Схемы
№ В схеме
Количество
Код / Наименование
2
14
1
11884 Болт слива масла 170F
1
мрц руб
0.69
2
7
1
11821 Вентилятор охлаждения 168F
1
мрц руб
5.15
2
2
1
11886 Выключатель ДВС 170F
1
мрц руб
3.43
2
5
1
10134 Гайка 170F #5
1
мрц руб
1.19
2
82
1
11823 Глушитель 168F
1
мрц руб
25.74
2
25
1
11825 Головка цилиндра 168F #25
1
мрц руб
42.37
2
60
1
11826 Датчик уровня масла 168F
1
мрц руб
12.28
2
40
1
11830 Клапан впускной 168F #39
1
мрц руб
5.84
2
47
1
11862 Кольцо стопорное 168F
1
мрц руб
6.01
2
53
1
11839 Крышка картера 168F
1
мрц руб
23.07
2
53
1
11899 Крышка картера 170F
1
мрц руб
22.04
2
8
1
11842 Маховик 168F
1
мрц руб
47.19
2
8
1
11902 Маховик 170F
мрц руб
28.02
2
48
1
11843 Палец поршневой 168F
1
мрц руб
7.89
2
31
1
11854 Прокладка клапанной крышки 168F
1
мрц руб
1.19
2
31
1
11910 Прокладка клапанной крышки 170F
1
мрц руб
1.19
2
1
1
11911 Прокладка корпуса воздушного фильтра 170F
1
мрц руб
2.57
2
56
1
11912 Прокладка крышки картера 170F
1
мрц руб
1.62
2
64
1
11913 Пружина дроссельной заслонки 170F
1
мрц руб
2.74
2
62
1
11857 Пружина регулятора 168F #62
1
мрц руб
0.56
2
38
1
11858 Распредвал 168F
мрц руб
24.68
2
38
1
11915 Распредвал 170F #38
мрц руб
29.83
2
57
1
11916 Регулятор оборотов в сборе 170F
1
мрц руб
12.31
2
65
1
10133 Тяга дроссельной заслонки 168F #65
1
мрц руб
0.33
2
61
1
11864 Узел управления дроссельной заслонкой 168F
мрц руб
1.85
2
69
1
14896 Фильтр воздушный (бумажный элем.) 168F (FM-SP1092)
1
мрц руб
8.58
2
6
1
11822 Храповик (втулка маховика) 168F
1
мрц руб
19.60
2
29
1
11926 Шпилька-болт глушителя 170F
мрц руб
8.75
2
77
1
11817 Бак топливный 168F #77
мрц руб
32.47
2
77
1
21398 Бак топливный 170F
1
мрц руб
0.00
2
77
1
21397 Бак топливный 170F (крышка резьба)
1
мрц руб
0.00
2
11
1
11883 Болт М6х12
1
мрц руб
2.74
2
14
1
11820 Болт слива масла 168F
мрц руб
1.19
2
54
1
11885 Втулка направления крышки картера 170F
мрц руб
1.09
2
2
1
21420 Выключатель двигателя 168F
1
мрц руб
0.00
2
66
1
11887 Гайка М6
1
мрц руб
2.74
2
77
1
11888 Глушитель 170F
1
мрц руб
0.00
2
25
1
11889 Головка цилиндра 170 F
1
мрц руб
52.50
2
25
1
21417 Головка цилиндра в сборе 168F
мрц руб
0.00
2
20
1
11827 Изолятор 168F
1
мрц руб
4.39
2
18
1
11828 Карбюратор 168F
1
мрц руб
29.60
2
18
1
21416 Карбюратор 168F
мрц руб
0.00
2
18
1
11890 Карбюратор 170F
1
мрц руб
31.45
2
18
1
21403 Карбюратор 170F без топливного крана
1
мрц руб
0.00
2
17
1
11829 Картер 168F #17
1
мрц руб
85.90
2
17
1
11891 Картер 170F #17
1
мрц руб
92.90
2
40
1
11892 Клапан впускной 170F #39
1
мрц руб
9.87
2
39
1
11831 Клапан выпускной 168F #40
1
мрц руб
6.77
2
39
1
11893 Клапан выпускной 170F #40
1
мрц руб
7.00
2
0
1
12080 Ключ свечной 168F, 170F, 177F, 188F, 190F
1
мрц руб
5.15
2
86
1
11834 Коленвал 168F (цилиндрический)
мрц руб
56.93
2
86
1
11895 Коленвал 170F (Цилиндрический)
1
мрц руб
94.81
2
41
1
21414 Колпачек маслосъемный 168F
1
мрц руб
1.72
2
50
1
11835 Кольца поршневые комплект 168F #50
1
мрц руб
0.00
2
1
1
21395 Кольцо уплотнительное фильтра возд. 168,170F
мрц руб
0.00
2
34
1
11836 Коромысло клапана 168F
мрц руб
0.96
2
67
1
11837 Корпус воздушного фильтра в сборе 168F
мрц руб
0.00
2
3
1
11838 Корпус/крышка маховика 168F
мрц руб
10.33
2
71
1
21436 Крышка воздушного фильтра
мрц руб
0.00
2
78
1
11901 Крышка топливного бака 170F
1
мрц руб
0.00
2
78
1
10135 Крышка топливного бака 170F (резьба)
1
мрц руб
44.45
2
0
1
11841 Люлька свечи зажигания 168F,170F,177F,188F,190F
1
мрц руб
7.52
2
12
1
21435 Модуль зажигания 168F #12
1
мрц руб
12.28
2
12
1
11903 Модуль зажигания 170F #12
1
мрц руб
0.00
2
49
1
11844 Поршень 168F #49
1
мрц руб
0.00
2
49
1
11845 Поршень 168F-1
1
мрц руб
0.00
2
0
1
11847 Прокладка впускная на карбюратор
1
мрц руб
0.23
2
85
1
11848 Прокладка глушителя 168F
1
мрц руб
1.85
2
27
1
11849 Прокладка головки цилиндра 168F #27
мрц руб
8.15
2
27
1
11906 Прокладка головки цилиндра 170F #27
1
мрц руб
4.29
2
21
1
11850 Прокладка изолятора 168F
мрц руб
0.76
2
19
1
11851 Прокладка карбюратора 168F №19
мрц руб
0.86
2
19
1
11908 Прокладка карбюратора 170F #19
мрц руб
1.19
2
21
1
11909 Прокладка карбюратора 170F #21
мрц руб
0.56
2
23
1
11907 Прокладка карбюратора 170F #23
мрц руб
1.19
2
23
1
11852 Прокладка карбюратора п.23 168F
мрц руб
0.76
2
56
1
11853 Прокладка картера 168F
мрц руб
0.00
2
0
1
21434 Прокладка корпуса воздушного фильтра
мрц руб
0.00
2
64
1
11855 Пружина дроссельной заслонки 168F
мрц руб
1.85
2
64
1
11914 Пружина дроссельной заслонки 170F
1
мрц руб
1.85
2
42
1
11856 Пружина клапана 168F
мрц руб
0.43
2
57
1
11859 Регулятор оборотов в сборе 168F
мрц руб
0.33
2
58
1
11917 Рычаг регулятора оборотов 170F
1
мрц руб
6.77
2
53
1
21425 Сальник 25*41,25*6 коленвала 168F #53
мрц руб
0.00
2
53
1
21412 Сальник 25*41,25*6 крышки картера 170F #53
мрц руб
0.00
2
16
1
11918 Сальник 30*46*8 коленвала 170F
1
мрц руб
1.52
2
16
1
11919 Сальник 30*46*8 коленвала 170F
мрц руб
2.74
2
28
1
21459 Свеча зажигания для четырехтактных двигателей
1
мрц руб
4.62
2
1
1
11860 Стартер ручной 168F
1
мрц руб
10.82
2
1
1
21460 Стартер ручной 170F #1
1
мрц руб
12.54
2
34
1
11861 Стержень коромысла 168F
мрц руб
3.27
2
37
1
11863 Толкатель клапана 168F
мрц руб
3.86
2
73
1
21423 Топливопровод 168F #73
1
мрц руб
0.00
2
33
1
21461 Трубка вентиляции картера 168F/170F
мрц руб
0.00
2
65
1
11920 Тяга дроссельной заслонки 170F
1
мрц руб
9.57
2
61
1
21463 Узел управления дроссельной заслонкой 170F
мрц руб
0.00
2
69
1
11865 Фильтр воздушный 168F (поролон)
1
мрц руб
8.58
2
69
1
11921 Фильтр воздушный в сборе 170F (корпус+ф. элемент)
1
мрц руб
0.00
2
69
1
22917 Фильтр воздушный в сборе 170F (корпус+ф. элемент)
мрц руб
0.00
2
76
1
21421 Фильтр топливный 168F #76
1
мрц руб
0.00
2
6
1
11922 Храповик 170F #6
1
мрц руб
0.00
2
6
1
11866 Храповик стартера 168F
мрц руб
3.76
2
0
1
11867 Шайба клапана 168F
мрц руб
3.43
2
43
1
21465 Шайба клапана 170F
мрц руб
0.00
2
46
1
11868 Шатун 168F #46
1
мрц руб
10.82
2
73
1
11924 Шланг топливный 170F
мрц руб
1.09
2
24
1
11870 Шпилька карбюратора 168F #24
мрц руб
3.43
2
24
1
11925 Шпилька крепления карбюратора 170F (п.24)
мрц руб
1.29
2
0
1
21430 Шпонка коленвала 5*5*30 168F/170F
мрц руб
0.00
2
65
1
11871 Штанга 168F
мрц руб
1.52
2
55
1
11927 Щуп уровня масла 170F
мрц руб
0.96
×
